Оптопары диодные 3ОД129А, 3ОД129Б, АОД130А, АОД133А, АОД133Б

Рис.1 Внешний вид диодных оптопар

Диодная оптопара - это оптоэлектронный прибор, в котором входной светодиод (излучатель) оптически связан с выходным фотодиодом (приёмником). В отличие от транзисторных или тиристорных аналогов, диодная оптопара не имеет внутреннего усиления сигнала и работает как линейный преобразователь свет-ток.
Оптопары диодные предназначенны для использования в качестве элементов гальванической развязки в системах контроля и передачи данных, переключаемых источниках питания, аналого-цифровых и цифроаналоговых преобразователях, для связи с периферийными устройствами РЭА.

Применение:

Из-за отсутствия усиления, но благодаря экстремальному быстродействию и линейности, диодные оптопары применяются там, где важна скорость и точность передачи аналогового сигнала через гальванический барьер:

Гальваническая развязка сигнальных цепей:
 ●  передача цифровых сигналов между устройствами с разными землями (SPI, UART, шины данных);
 ●  изоляция логических входов/выходов в микроконтроллерных системах;
 ●  развязка аудио цепей, датчиков и измерительных приборов;
 ●  сопряжение устройств с разными уровнями напряжения.  ●  Интерфейсы RS-485, CAN, промышленные шины данных, где требуется изоляция портов со скоростями передачи свыше нескольких мегабит в секунду.

Импульсная техника:
 ●  развязка затворов силовых транзисторов в импульсных источниках питания (ИИП);
 ●  передача сигналов обратной связи в DC‑DC конвертерах;
 ●  схемы широтно-импульсной модуляции (ШИМ).

Узлы защиты:
 ●  защита входов измерительных приборов от высоких напряжений;
 ●  изоляция АЦП/ЦАП от цифровой части.

Волоконно-оптические линии связи:
 ●  Диодные оптопары служат приёмопередатчиками для многомодового волокна на короткие расстояния.

Аналоговые цепи:
 ●  изоляция аудио сигналов (специальные линейные оптопары с линеаризованной передаточной характеристикой).

3ОД101А, 3ОД101Б, 3ОД101В, 3ОД101Г, АОД101А, АОД101Б, АОД101В, АОД101Г, АОД101Д

Оптопары диодные 3ОД101А, 3ОД101Б, 3ОД101В, 3ОД101Г, АОД101А, АОД101Б, АОД101В, АОД101Г, АОД101Д выполнены из излучающего диода на основе соединения арсенид-галлий-алюминий и кремниевого фотодиода.
Предназначены для гальванической развязки электрических цепей между которыми осуществляется информационная связь. Используются для работы в аппаратуре специального назначения.
Выпускаются в металлостеклянном корпусе для монтажа в отверстия печатной платы.
Маркируются цифро-буквенным кодом на корпусе оптопары.
Тип корпуса: КТ-2-13.
Масса прибора не более 1,1 г.
Оптопары 3ОД101А, 3ОД101Б, 3ОД101В, 3ОД101Г соответствуют техническим условиям ТТ0.336.012ТУ.
Оптопары АОД101А, АОД101Б, АОД101В, АОД101Г, АОД101Д соответствуют техническим условиям аА0.336.070ТУ.

Рис.2 Габаритные размеры и расположение выводов оптопар 3ОД101А, 3ОД101Б, 3ОД101В, 3ОД101Г, АОД101А, АОД101Б, АОД101В, АОД101Г, АОД101Д

3ОД129А, 3ОД129Б

Оптопары диодные 3ОД129А, 3ОД129Б выполнены из излучающего светодиода на основе твердого раствора галлий-алюминий-мышьяк и кремниевого эпитаксиального p-i-n фотодиода.
Выпускаются в металлостеклянном корпусе.
Тип корпуса: КТ-2-13.
Масса не более 1,9 г.
Оптопары 3ОД129А, 3ОД129Б соответствуют техническим условиям аА0.339.324ТУ.
Оптопары АОД129А, АОД129Б соответствуют техническим условиям аА0.336.491ТУ.

Рис.3 Габаритные размеры и расположение выводов оптопар 3ОД129А, 3ОД129Б, АОД129А, АОД129Б

АОД130А

Оптопара диодная АОД130А состоит из излучателя и кремниевого фотоприёмника, изготовленных по эпитаксиальной технологии.
Образованы излучающим диодом на основе соединения мышьяк-галлий-алюминий и кремниевым фотодиодом.
Выпускается в пластмассовом корпусе.
Масса не более 1 г.
Оптопара АОД130А соответствуют техническим условиям аА0.336.565 ТУ/02.

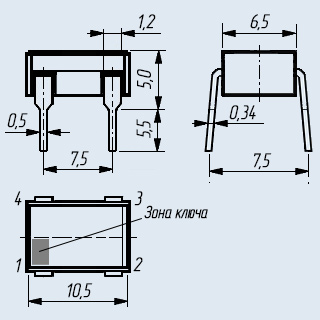

Рис.4 Габаритные размеры и расположение выводов АОД130А

АОД133А, АОД133Б

Оптопары АОД133А, АОД133Б выполнены из излучающего инфракрасного светодиода и фотоприемника-фотодиод на основе кремния.
Выпускаются в металлостеклянном корпусе.
Тип корпуса: КТ-2-13.
Масса не более 1,9 г.
Оптопары диодные АОД133А, АОД133Б соответствуют техническим условиям аА0.336.628 ТУ.

Рис.5 Габаритные размеры и расположение выводов АОД133А, АОД133Б

Технические характеристики диодных оптопар:

Наименование диодной оптопары	Значения электрических параметров диодных оптопар						Предельные эксплуатационные характеристики						T ОКР
	U ВХ (при I вх мА)	K i (при I вх мА)	t НАР, t СП (при I вх мА)	I УТ.ВЫХ	R ИЗ	С ПРОХ	I ВХ	I ВХ.И	U ВХ.ОБР	U ВЫХ.ОБР	U ВЫХ.ОБР.И	U ИЗ
	В	%	нс	мкА	ГОм	пФ	мА	мА	В	В	В	В	°C
3ОД101А	1,5 (10)	1,0 (10)	100 (20)	<2,0	>1,0	<2,0	20	100	3,5	15	20	100	-60…+70
3ОД101Б	1,5 (10)	1,5 (10)	500 (20)	<8,0	>1,0	<2,0	20	100	3,5	100	120	100	-60…+70
3ОД101В	1,5 (10)	1,2 (10)	1000 (20)	<2,0	>1,0	<2,0	20	100	3,5	15	20	100	-60…+70
3ОД101Г	1,5 (10)	1,5 (10)	500 (20)	<2,0	>1,0	<2,0	20	100	3,5	40	60	100	-60…+70
АОД101А	1,5 (10)	1,0 (10)	100 (20)	<2,0	>1,0	<2,0	20	100	3,5	15	20	100	-60…+70
АОД101Б	1,5 (10)	1,5 (10)	500 (20)	<8,0	>1,0	<2,0	20	100	3,5	100	100	100	-60…+70
АОД101В	1,5 (10)	1,2 (10)	1000 (20)	<2,0	>1,0	<2,0	20	100	3,5	15	20	100	-60…+70
АОД101Г	1,5 (10)	0,7 (10)	500 (20)	<10,0	>5,0	<2,0	20	100	3,5	15	20	100	-60…+70
АОД101Д	1,8 (10)	1,0 (10)	250 (20)	<5,0	>1,0	<2,0	20	100	3,5	15	20	100	-60…+70
3ОД129А	1,5 (10)	>1,0 (10)	30 (10)	<2,0	>10	<2,0	20	100	3,5	10	-	500	-60…+80
3ОД129Б	1,5 (10)	>0,5 (10)	30 (10)	<1,0	>10	<2,0	20	100	3,5	10	-	500	-60…+80
АОД129А	1,5 (10)	>1,0 (10)	30 (10)	<2,0	>10	<2,0	20	100	3,5	10	-	500	-60…+80
АОД129Б	1,5 (10)	>0,5 (10)	30 (10)	<1,0	>10	<2,0	20	100	3,5	10	-	500	-60…+80
АОД130А	1,5 (10)	<2,0 (10)	<100 (10)	0,5	>100	0,5	20	100	3,5	30	-	1500	-60…+70
АОД133А	1,5 (10)	>0,5 (10)	<100 (10)	-	>1,0	<0,05	20	100	3,5	20	20	500	-60…+70
АОД133Б	1,5 (10)	>0,5 (10)	<100 (10)	-	>1,0	<0,05	20	100	3,5	20	20	1000	-60…+70

Условные обозначения электрических параметров диодных оптопар:

• U _ВХ. - Входное напряжение.
• K _i - Коэффициент передачи тока.
• t _НАР. - Время нарастания выходного сигнала.
• t _СП. - Время спада выходного сигнала.
• I _{УТ. ВЫХ.} - Ток утечки на выходе оптопары.
• R _ИЗ. - Сопротивление изоляции оптопары.
• С _ПРОХ. - Проходная емкость оптопары.
• I _ВХ. - Входной ток во включенном состоянии.
• I _{ВХ. И.} - Импульсный входной ток.
• U _{ВХ. ОБР.} - Входное обратное напряжение.
• U _{ВЫХ. ОБР.} - Обратное выходное постоянное напряжение.
• U _{ВЫХ. ОБР.И.} - Обратное выходное импульсное напряжение.
• U _ИЗ. - Напряжение изоляции.
• T _ОКР. - Рабочий диапазон температур окружающей среды.
