Оптопары транзисторные 3ОТ127, АОТ127 для бесконтактной коммутации цепей постоянного тока
Они состоят из источника света (например, светодиода) и фототранзистора, расположенных в одном корпусе, что обеспечивает гальваническую развязку между входной и выходной цепью.

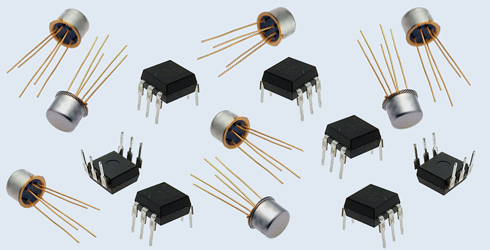

Рис.1 Внешний вид транзисторных оптопар 3ОТ127, АОТ127
Оптопары транзисторные 3ОТ127А, 3ОТ127Б, 3ОТ127В, 3ОТ127Г, 3ОТ127Д, 3ОТ127Е, АОТ127А, АОТ127Б, АОТ127В предназначены для использования в радиоэлектронной аппаратуре для бесконтактной коммутации цепей постоянного тока с гальванической развязкой между входом и выходом.
Оптопары транзисторные состоят из излучающего мезаэпитаксиального инфракрасного диода на основе твёрдого раствора галлий-алюминий-мышьяк и кремниевого планарно-эпитаксиального n-p-n фототранзистора.
Оптопары 3ОТ127 выпускаются в металлостеклянном корпусе КТ-2-18 с гибкими выводами.
Оптопары АОТ127 выпускаются в пластмассовом корпусе 2101.6-1 (DIP-6).
Масса оптопар:
● 3ОТ127А, 3ОТ127В, 3ОТ127Г, 3ОТ127Д, 3ОТ127Е не более 1,9 г;
● АОТ127А, АОТ127Б, АОТ127В не более 2 г.
Применение:
● Коммутаторные схемы;
● Защита чувствительных цепей от перенапряжений и помех;
● Усиления входного сигнала в выходной цепи;
● Управление реле, моторами и другими нагрузками.
Рис.2 Габаритные размеры и расположение выводов 3ОТ127А, 3ОТ127Б, 3ОТ127В, 3ОТ127Г, 3ОТ127Д, 3ОТ127Е
Рис.2. Габаритные размеры и расположение выводов АОТ127А, АОТ127Б, АОТ127В.
Технические условия:
● 3ОТ127А, 3ОТ127Б, 3ОТ127В, 3ОТ127Г, 3ОТ127Д, 3ОТ127ЕКатегория качества: «ВП», «ОСМ».
Технические условия:
- приёмка «5» - аА0.339.402ТУ;
- приёмка «7» - аА0.339.402ТУ, П0.070.052.
Гарантийный срок сохраняемости - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
● АОТ127А, АОТ127Б, АОТ127В
Категория качества: «ОТК».
Технические условия: аА0.336.467ТУ/2.
Гарантийный срок сохраняемости - 12 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Расшифровка маркировки транзисторной оптопары:
АОТ127АА - буква, обозначает исходный материал, из которого изготовлена оптопара и её категорию качества, где А - оптопара на основе соединений галлия категории качества «ОТК»;
О - буква, определяющая группу или подкласс полупроводниковых приборов, где О - оптоэлектронные приборы;
Т - буква, обозначающая функциональное назначение, где Т - транзисторные оптопары;
127 - число, указывающее на порядковый номер разработки оптопары;
А - буква, определяющая классификацию оптопары по параметрам, изготовленных по единому технологическому процессу.
Технические характеристики оптопар 3ОТ127А, 3ОТ127Б, 3ОТ127В, 3ОТ127Г, 3ОТ127Д, 3ОТ127Е, АОТ127А, АОТ127Б, АОТ127В:
| Параметр | Uвх, В, (при Iвх, мА) | Uвых, ост, В, при Iвх=5 мА, (при Iвых, мА) | Iут, вых, мкА, при Iвх=0, (при Uком, В) | Uвх, обр, max, В | Uком, max, В | Uиз, В | Iвх, max, мА | Iвх, и, max, мА, при tи≤10 мкс |
|---|---|---|---|---|---|---|---|---|
| 3ОТ127А |
1,6 (5) |
1,5 (70) |
10 (30) |
2 |
30 |
1000 |
30 |
85 |
| 3ОТ127Б |
1,6 (5) |
1,5 (70) |
10 (30) |
2 |
30 |
1000 |
30 |
85 |
| 3ОТ127В |
1,6 (5) |
1,5 (70) |
10 (30) |
2 |
30 |
1000 |
30 |
85 |
| 3ОТ127Г |
1,6 (5) |
1,5 (100) |
10 (30) |
2 |
30 |
1000 |
30 |
85 |
| 3ОТ127Д |
1,6 (5) |
1,5 (200) |
10 (50) |
2 |
50 |
1000 |
30 |
85 |
| 3ОТ127Е |
1,6 (5) |
1,5 (100) |
10 (60) |
2 |
60 |
1000 |
30 |
85 |
| АОТ127А |
1,6 (5) |
1,5 (70) |
10 (30) |
1,5 |
30 |
500 |
15 |
100 |
| АОТ127Б |
1,6 (5) |
1,5 (15) |
10 (30) |
1,5 |
30 |
500 |
15 |
100 |
| АОТ127В |
1,6 (5) |
1,5 (15) |
10 (15) |
1,5 |
15 |
500 |
15 |
100 |
Буквенные обозначения параметров оптопар:
■ Uвх - входное напряжение;■ Uвых, ост - выходное остаточное напряжение;
■ Iвых - выходной ток;
■ Iут, вых - ток утечки на выходе;
■ Uвх, обр, max - максимальное входное обратное напряжение;
■ Uком, max - максимальное коммутируемое напряжение;
■ Rиз - сопротивление изоляции;
■ Iвх, max - максимальный постоянный входной ток;
■ Iвх, и, max - максимальный импульсный входной ток;
■ Т - температура окружающей среды.
