Отечественные арсенид-галлиевые (GaAs) полевые транзисторы и их зарубежные аналоги
1 октября 2020
Таблица зарубежных аналогов отечественных арсенид-галлиевых полевых транзисторов.

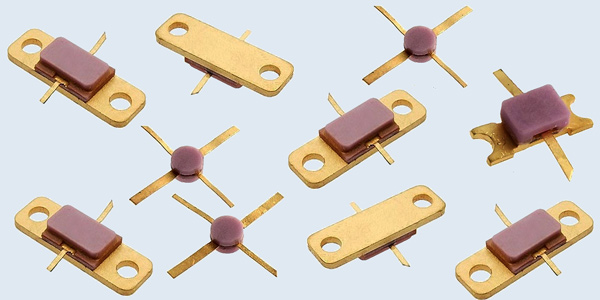

Рис.1 Внешний вид арсенид-галлиевые полевых транзисторов (GaAs)
Арсенид-галлиевые полевые транзисторы (GaAs) - это полупроводниковые приборы, в которых для формирования канала проводимости используется арсенид галлия вместо традиционного кремния. У арсенида галлия очень высокая подвижность электронов (в слабых полях она примерно в 5–6 раз выше, чем у кремния). Из-за этого электроны в канале движутся быстрее - транзистор получается очень быстродействующим.
Принцип работы:
В отличие от классических МОП-транзисторов (MOSFET), где затвор изолирован от канала слоем диэлектрика (обычно диоксида кремния), в GaAs MESFET транзисторах затвор представляет собой выпрямляющий контакт металл-полупроводник (барьер Шоттки).Управление током происходит за счёт изменения толщины обеднённого слоя под этим контактом при подаче отрицательного смещения на затвор. Поскольку GaAs относится к прямозонным полупроводникам, а технология позволяет создавать чистые структуры, основными носителями заряда являются электроны с очень высокой подвижностью.
Основные сферы применения:
Благодаря сочетанию высокой частоты и низкого шума GaAs FET транзисторы находят применение в:● телекоммуникационных системах; малошумящих усилителях (МШУ);
● входных трактов спутниковой связи;
● радиолокационных станциях (РЛС);
● высокочастотных усилителях;
● широкополосных переключателях (в том числе в системах радиомониторинга, РЭР, РЭБ);
● космических аппаратах (благодаря радиационной стойкости).
Таблица
зарубежных аналогов отечественных арсенид-галлиевых полевых транзисторов:
|
ТИП ПРИБОРА
|
АНАЛОГ | ТИП ПРИБОРА | АНАЛОГ |
|---|---|---|---|
| 3П320А-2 | NE695 | 3П927Б-2 | MSM1718-05 |
| 3П320Б-2 | NE13783 | 3П927В-2 | PRC9030 |
| 3П321А-2 | - | 3П927Г-2 | - |
| 3П324А-2 | 2SK123 | 3П927Д-2 | - |
| 3П324Б-2 | 2SK124 | 3П929А-2 | MSM7785-10 |
| 3П324В-2 | AT8040, CFX13 | 3П930А-2 | FLM5964-8C |
| 3П325А-2 | GAT-5 | 3П930Б-2 | MSM5694-10 |
| 3П325А-5 | - | 3П930В-2 | - |
| 3П326А-2 | AT8041, GAT6 | АП320А-2 | NE695 |
| 3П326А-5 | - | АП320Б-2 | NE13783 |
| 3П326Б-2 | CFX14 | АП324А-2 | 2SK123 |
| 3П328А-2 | NE46383 | АП324Б-2 | 2SK124 |
| 3П328А-5 | - | АП324В-2 | АТ8040, CFX13 |
| 3П330А-2 | JS8830AS | АП325А-2 | GAT-5 |
| 3П330А-5 | - | АП326А-2 | АТ8041, САТ6 |
| 3П330Б-2 | NE673 | АП326Б-2 | CFX14 |
| 3П330В1-2 | JS830AS | АП328А-2 | NE46383 |
| 3П330В-2 | CFX14 | АП330А-2 | JS8830AS |
| 3П330В2-2 | FRH01FH | АП330Б-2 | NE673 |
| 3П330В3-2 | FRH01FH | АП330В1-2 | JS830 |
| 3П331А-2 | CFY12, VSF9330 | АП330В-2 | CFX14 |
| 3П331А-5 | - | АП330В2-2 | FRH01FH |
| 3П339А-2 | NE388-06 | АП330В3-2 | FRH01FH |
| 3П343А1-2 | CFY25-17, 2SK1616 | АП331А-2 | CFY12, VSF9330 |
| 3П343А-2 | CFY25-20 | АП331А-5 | - |
| 3П343А2-2 | MGF4310 | АП339А-2 | NE388-06 |
| 3П343А3-2 | MGF4415 | АП343А1-2 | CFY25-17, 2SK1616 |
| 3П344А1-2 | NE76184A | АП343А-2 | CFY25-20 |
| 3П344A-2 | NE72089A | АП343А2-2 | MGF4310 |
| 3П344А2-2 | FSC10, ATF0135 | АП343А3-2 | MGF4415 |
| 3П344А3-2 | - | АП344А1-2 | NE76184A |
| 3П344А4-2 | - | АП344А-2 | NE72089A |
| 3П345A-2 | CFY13 | АП344А2-2 | FSC10, ATF0135 |
| 3П345А-5 | - | АП344А3-2 | FHC30LC/FA |
| 3П345Б-2 | - | АП344А4-2 | - |
| 3П348А-2 | - | АП354А-5 | MCF1402 |
| 3П349А-2 | АТ8110 | АП354Б-5 | FSC10FA |
| 3П351А1-2 | - | АП354В-5 | MCF1305 |
| 3П351А-2 | - | АП355А-5 | ALF3000 |
| 3П351А-5 | - | АП355Б-5 | S8870 |
| 3П353А-5 | NE045 | АП355В-5 | NE13783 |
| 3П372А-2 | - | АП356А-5 | AT10650-1 |
| 3П373А-2 | - | АП356Б-5 | - |
| 3П373Б-2 | - | АП356В-5 | NE75083 |
| 3П373В-2 | - | АП357А-5 | - |
| 3П376А-5 | - | АП357Б-5 | - |
| 3П384А-5 | - | АП357В-5 | MGF451ID |
| 3П385А-2 | - | АП358А-5 | - |
| 3П385А-5 | - | АП358Б-5 | - |
| 3П385Б-2 | - | АП358В-5 | NE045 |
| 3П385Б-5 | - | АП362А-9 | - |
| 3П385В-2 | - | АП362Б-9 | - |
| 3П385В-5 | - | АП379А-9 | CF739 |
| 3П602А-2 | DXL3501 | АП379Б-9 | SGM2004M |
| 3П602Б-2 | NEZ1112 | АП381А-5 | CFY18-12 |
| 3П602Б-5 | - | АП602А-2 | DXL3501 |
| 3П602В-2 | CFX31 | АП602Б-2 | NEZ1112 |
| 3П602Г-2 | МТС-Т1250 | АП602В-2 | CFX311 |
| 3П602Д-2 | - | АП602Г-2 | МТС-Т1250 |
| 3П602Д-5 | - | АП602Д-2 | - |
| 3П603А1-2 | - | АП603А-1-2 | - |
| 3ПБ03А-2 | MGF-X35M-01 | АП603А-2 | MGF-X35M-01 |
| 3П603Б1-2 | - | АП603А-5 | - |
| 3ПБ03Б-2 | - | АП603Б-1-2 | - |
| 3ПБ03Б-5 | - | АП603Б-2 | - |
| 3П604А1-2 | - | АП603Б-5 | - |
| 3П604А-2 | DXL3610A | АП604А1-2 | - |
| 3П604А-5 | - | АП604А-2 | DXL3610A |
| 3П604Б1-2 | - | АП604Б1-2 | - |
| 3П604Б-2 | - | АП604Б-2 | - |
| 3П604Б-5 | - | АП604В1-2 | - |
| 3П604В1-2 | - | АП604В-2 | - |
| 3П604В-2 | - | АП604Г1-2 | - |
| 3П604В-5 | - | АП605А-2 | DXL2608A |
| 3П604Г1-2 | - | АП605А2-2 | АТ8250 |
| 3П604Г-2 | - | АП606А-2 | MGF2116 |
| 3П604Г-5 | - | АП606А-5 | - |
| 3П605А-2 | DXL2608A | АП606Б-2 | MGF2324-01 |
| 3П606А-2 | MGF2116 | АП606Б-5 | - |
| 3П606Б-2 | MGF2324-01 | АП606В-2 | - |
| 3П606Б-5 | - | АП606В-5 | - |
| 3П606В-2 | - | АП607А-2 | FLX102MH-12 |
| 3П606В-5 | - | АП608А-2 | JS8864AS |
| 3П607А-2 | FLX102MH-12 | АП608А-5 | - |
| 3П608А-2 | JS8864AS | АП608Б-2 | - |
| 3П608А-5 | - | АП608В-2 | - |
| 3П608Б-2 | - | АП6080-5 | - |
| 3П608В-2 | - | АП608П-5 | - |
| 3П608Г-2 | - | АП915А-2 | FLM7177-5 |
| 3П608Д-5 | - | АП925А-2 | - |
| 3П608Е-5 | - | АП925Б-2 | - |
| 3П910А-2 | FLC15 | АП925В-2 | - |
| 3П910А-5 | - | АП930А-2 | - |
| 3П910Б-2 | - | АП930Б-2 | - |
| 3П910Б-5 | - | АП930В-2 | - |
| 3П915А-2 | FLC253, FLM7177-5 | АП967А-2 | - |
| 3П915Б-2 | MA4F300-500 | АП967Б-2 | - |
| 3П925А-2 | MSM3742-5 | АП967В-2 | - |
| 3П925А-5 | МР4450-3 | АП967Г-2 | - |
| 3П925Б-2 | IM44506 | АП9670-2 | - |
| 3П925В-2 | E3742-3A | АП967П-2 | - |
| 3П927А-2 | MSC1827 | АП967Т-2 | - |
