Переключатели перекидные ТВ1-1, ТВ1-2, ТВ1-4 типа «Тумблер»

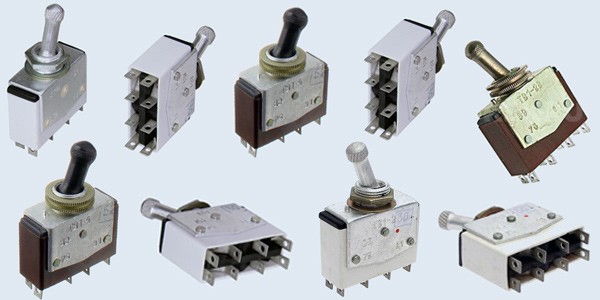

Рис.1 Внешний вид тумблеров ТВ1-1, ТВ1-2, ТВ1-4.

Переключатели перекидные ТВ1-1, ТВ1-2, ТВ1-4 типа «Тумблер» используются для работы в радиоэлектронной аппаратуре общепромышленного и специального назначения.
Тумблеры предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 220 В и силе тока до 5,0 А.
Тумблеры изготавливают одного типа в трёх конструктивных исполнениях:
 ● ТВ1-1 - однополюсные;
 ● ТВ1-2 - двухполюсные;
 ● ТВ1-4 - четырёхполюсные.
Тумблеры крепятся в отверстии на панели путём фиксации с помощью резьбового соединения.
При необходимости могут комплектоваться протектором.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ», являются изделиями ручного управления и предназначены для объёмного монтажа.
Гарантийный срок хранения тумблеров ТВ1 - 15 лет со дня приёмки представителем заказчика.

Категория качества: «ОТК», «ВП», «ОС».

Технические условия:
 ● для тумблеров с приёмкой «1» УС0.360.075ТУ;
 ● для тумблеров с приёмкой «5» УС0.360.049ТУ;
 ● для тумблеров с приёмкой «9» УС0.360.049ТУ, СДАГ0.360.208ТУ.

Области применения:

Тумблеры широко используются в аппаратуре, где требуется ручное управление цепями средней мощности:
 ● Военная и авиационная техника
благодаря высокой отказоустойчивости устанавливаются в пультах управления радиостанциями, навигационным оборудованием, в системах вооружения и приборных панелях самолётов и вертолётов.
 ● Измерительные приборы
лабораторные блоки питания, мультиметры, осциллографы, генераторы сигналов для переключения режимов работы, пределов измерения или включения питания.
 ● Промышленная автоматика
щиты управления станками, посты кнопочного управления, панели распределительных щитов, шкафы низковольтных комплектных устройств.
 ● Транспорт
приборные панели автомобилей, сельскохозяйственной техники, катеров и судов малого флота.
 ● Бытовая и профессиональная радиоаппаратура
усилители звуковой частоты, трансиверы, старые модели телевизоров и магнитофонов.
 ● DIY-проекты и ремонт
благодаря доступности, простоте схемы и наличию всеклиматических версий эти тумблеры крайне популярны у радиолюбителей для создания самодельных лабораторных блоков питания, корпусов для электроники и ретро-оборудования.

Габаритные и установочные размеры:

Рис.2 Габаритные размеры тумблеров ТВ1-1, ТВ1-2, ТВ1-4.

Рис.2 Электрические схемы коммутации тумблеров ТВ1-1, ТВ1-2, ТВ1-4.

Конструктивные особенности:
 ● Тумблер ТВ1-1 однополюсный, имеет нормально разомкнутые 3-4 и нормально замкнутые 1-2 контакты.
 ● Тумблер ТВ1-2 двухполюсный, имеет нормально замкнутые 1-2 и 3-4 и нормально разомкнутые 5-6 и 7-8 контакты.
 ● Тумблер ТВ1-4 четырехполюсный, имеет нормально замкнутые контакты 1-2, 3-4, 5-6, 7-8.

Технические характеристики тумблеров ТВ1-1, ТВ1-2, ТВ1-4:
Род тока	постоянный, переменный
Вид нагрузки	активная
Напряжение, В	1,6... 220
Ток, А	0,001... 5
Максимальная коммутируемая мощность, Вт	250
Количество циклов переключений	10000
Масса , г, не более:
- ТВ1-1	45
- ТВ1-2, ТВ1-4	50
Сопротивление контакта, Ом, не более	0,01
Электрическая прочность изоляции, В	1100
Сопротивление изоляции, МОм, не менее	1000
Усилие переключения, Н	от 3,9 до 14,7
Повышенная рабочая температура, С
- для приемки «1»	70
- для приемки «5»	85
Пониженная рабочая температура, С	минус 60
Повышенная относительная влажность,%
- для исполнения В при 350 С	98
- для исполнения УХЛ при 250 С	98
Гарантийная наработка, ч
- для приемки «1»	10000
- для приемки «5»	5000
Гарантийный срок с даты изготовления, лет:
- для приемки «1»	8
- для приемки «5»	10

Электрические режимы коммутации тумблеров ТВ1-1, ТВ1-2, ТВ1-4:
Типономинал тумблера	Род тока	Вид нагрузки	Напряжение, В		Ток, А		Максимальная коммутируемая мощность, Вт (ВхА)	Количество циклов переключений в НКУ
			не менее	не более	не менее	не более
ТВ1	постоянный	активная	1,6	220	0.001	5	250	10000
	переменный	активная	1,6	220	0.001	5	250	10000
