РЭС48 герметичные двухпозиционные одностабильные реле
3 декабря 2020
Слаботочные электромагнитные герметичные реле постоянного тока РЭС-48А, РЭС-48Б, РЭС-48А-В, РЭС-48Б-В, РЭС-48-1, РЭС-48-1В предназначены для коммутации электрических цепей постоянного и переменного тока частоты до 1100 Гц.

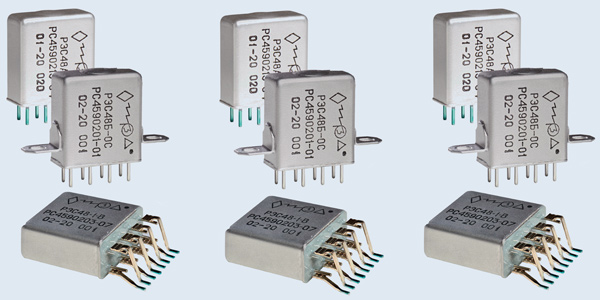

Рис.1 Внешний вид слаботочных электромагнитные реле постоянного тока РЭС-48А, РЭС-48Б, РЭС-48-1.
Реле РЭС48 электромагнитное неполяризованное, двухпозиционное, одностабильное, питаемое постоянным током, с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 1100 Гц.
Реле РЭС48 используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.
Выпускаются со штыревыми выводами для печатного или навесного монтажа.
Изготавливаются в трёх конструктивных исполнениях:
● РЭС48А - без угольников;
● РЭС48Б - с угольниками;
● РЭС48-1 с планарными выводами для поверхностного монтажа на печатной плате.
Реле коммутирует токи не более 3 А при напряжении до 250 В в зависимости от режима коммутации.
Тип корпуса - металлический, герметичный.
Вид климатического исполнения - «УХЛ», «В» по ГОСТ 15150-69.
Минимальный срок службы и срок сохраняемости реле РЭС48Б при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищённую аппаратуру или находящихся в комплекте ЗИП - 25 лет.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:● для реле с приёмкой «1» ЯЛ0.450.033ТУ;
● для реле с приёмкой «5» ЯЛ0.450.033ТУ;
● для реле с приёмкой «9» ЯЛ0.450.033ТУ, ОСТ В 4.450.019-91.
Область применения:
Благодаря высокой надёжности, герметичности и устойчивости к механическим нагрузкам, реле РЭС48 ставят туда, где отказ недопустим, а условия эксплуатации далеки от лабораторных:● В военной и специальной технике.
● В наземной и бортовой аппаратуре в авиации и космонавтике.
● В системах связи и телекоммуникационном оборудовании.
● В промышленной автоматике и измерительных приборах.
Расшифровка условного обозначения:
РЭС48Б РС4.590.201
РЭС - реле электромагнитное неполяризованное слаботочное низкочастотное;48 - порядковый номер разработки;
Б - способ крепления, (А - без угольников для печатного монтажа, Б - за угольники, с планарными выводами для поверхностного монтажа);
В - климатическое исполнение: В - всеклиматическое, УХЛ - не указывается;
РС4.590.201 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей.
Рис.2 Габаритные и присоединительные размеры реле РЭС48А.
Рис.3 Габаритные и присоединительные размеры реле РЭС48Б.
Технические характеристики и условия эксплуатации реле РЭС48:
| Технические характеристики | Значение |
|---|---|
|
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм: - в нормальных климатических условиях: - в условиях повышенной влажности: - при максимальной температуре: |
200 10 50 |
| Электрическая прочность изоляции между токоведущими элементами, В: | 350 |
| Электрическая прочность изоляции между токоведущими элементами и корпусом, В: | 500 |
| Линейное ускорение, g: | до 100 |
| Механический удар, одиночного действия с ускорением, g (ударов): | 150 (9) |
| Механический удар, многократного действия с ускорением, g (ударов): | 75 (4000) |
| Относительная влажность воздуха при температуре +35°C: | до 98% |
| Атмосферное давление, Па: | от 1,33х10-6 до 3,04х105 |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Масса реле, г: | 15,5 |
| Минимальный срок службы, лет: | 12 (25) |
Основные электрические параметры реле РЭС48А:
| Номер паспорта реле | Рабочее напряжение | Сопротивление обмотки | Ток | Время | Сопротивление контактов | Коммутируемый постоянный ток | |||
|---|---|---|---|---|---|---|---|---|---|
| срабатывания | отпускания | рабочий | срабатывания | отпускания | |||||
| В | Ом | мА | мА | мА | мс | мс | Ом | А | |
| РЭС48А РС4.590.201 | 20…36 | 540…660 | 23,0 | 3,0 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48А РС4.590.202 | 10…18 | 85…115 | 52,0 | 6,8 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48А РС4.590.203 | 16,2…19,8 | 298…367 | 30,0 | 4,0 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48А РС4.590.204 | 5…9 | 37,8…46,2 | 79,5 | 10,4 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48А РС4.590.205 | 90…110 | 6400…9600 | 7,2 | 0,9 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48А РС4.590.206 | 38…55 | 1130…1430 | 15,2 | 2,0 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48А РС4.590.207 | 24,3…29,7 | 540…660 | 24,8 | 2,0 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48А РС4.590.208 | 54…66 | 2610…3190 | 10,0 | 1,2 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48А РС4.590.209 | 26…32 | 3200…3800 | 5,5 | 0,4 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48А РС4.590.213 | 20…36 | 540…660 | 23,0 | 3,0 | - | 10,0 | 5,0 | 0,4 | 10-6…0,2 |
| РЭС48А РС4.590.214 | 10…18 | 85…115 | 52,0 | 6,8 | - | 10,0 | 5,0 | 0,4 | 10-6…0,2 |
| РЭС48А РС4.590.215 | 16,2…19,8 | 298…367 | 30,0 | 4,0 | - | 10,0 | 5,0 | 0,4 | 10-6…0,2 |
| РЭС48А РС4.590.216 | 5…9 | 37,8…46,2 | 79,5 | 10,4 | - | 10,0 | 5,0 | 0,4 | 10-6…0,2 |
| РЭС48А РС4.590.217 | 90…110 | 6400…9600 | 7,2 | 0,9 | - | 10,0 | 5,0 | 0,4 | 10-6…0,2 |
| РЭС48А РС4.590.218 | 24,3…29,7 | 540…660 | 24,8 | 2,0 | - | 10,0 | 5,0 | 0,4 | 10-6…0,2 |
| РЭС48А РС4.590.219 | 54…66 | 2610…3190 | 10,0 | 1,2 | - | 10,0 | 5,0 | - | - |
| РЭС48А РС4.590.220 | 26…32 | 3200…3800 | 5,5 | 0,4 | - | 10,0 | 5,0 | - | - |
Основные электрические параметры реле РЭС48Б:
| Номер паспорта реле | Рабочее напряжение | Сопротивление обмотки | Ток | Время | Сопротивление контактов | Коммутируемый постоянный ток | |||
|---|---|---|---|---|---|---|---|---|---|
| срабатывания | отпускания | рабочий | срабатывания | отпускания | |||||
| В | Ом | мА | мА | мА | мс | мс | Ом | А | |
| РЭС48Б РС4.590.201 | 20…36 | 540…660 | 23,0 | 3,0 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48Б РС4.590.202 | 10…18 | 85…115 | 52,0 | 6,8 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48Б РС4.590.203 | 16,2…19,8 | 298…367 | 30,0 | 4,0 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48Б РС4.590.204 | 5…9 | 37,8…46,2 | 79,5 | 10,4 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48Б РС4.590.205 | 90…110 | 6400…9600 | 7,2 | 0,9 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48Б РС4.590.206 | 38…55 | 1130…1430 | 15,2 | 2,0 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48Б РС4.590.207 | 24,3…29,7 | 540…660 | 24,8 | 2,0 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48Б РС4.590.208 | 54…66 | 2610…3190 | 10,0 | 1,2 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48Б РС4.590.209 | 26…32 | 3200…3800 | 5,5 | 0,4 | - | 10,0 | 5,0 | 1,5 | 0,1…0,3 |
| РЭС48Б РС4.590.213 | 20…36 | 540…660 | 23,0 | 3,0 | - | 10,0 | 5,0 | 0,4 | 10-6…0,2 |
| РЭС48Б РС4.590.214 | 10…18 | 85…115 | 52,0 | 6,8 | - | 10,0 | 5,0 | 0,4 | 10-6…0,2 |
| РЭС48Б РС4.590.215 | 16,2…19,8 | 298…367 | 30,0 | 4,0 | - | 10,0 | 5,0 | 0,4 | 10-6…0,2 |
| РЭС48Б РС4.590.216 | 5…9 | 37,8…46,2 | 79,5 | 10,4 | - | 10,0 | 5,0 | 0,4 | 10-6…0,2 |
| РЭС48Б РС4.590.217 | 90…110 | 6400…9600 | 7,2 | 0,9 | - | 10,0 | 5,0 | 0,4 | 10-6…0,2 |
| РЭС48Б РС4.590.218 | 24,3…29,7 | 540…660 | 24,8 | 2,0 | - | 10,0 | 5,0 | 0,4 | 10-6…0,2 |
| РЭС48Б РС4.590.219 | 54…66 | 2610…3190 | 10,0 | 1,2 | - | 10,0 | 5,0 | - | - |
| РЭС48Б РС4.590.220 | 26…32 | 3200…3800 | 5,5 | 0,4 | - | 10,0 | 5,0 | - | - |
