СМ, СМЗ, СМК, СМЧ лампы накаливания самолётные

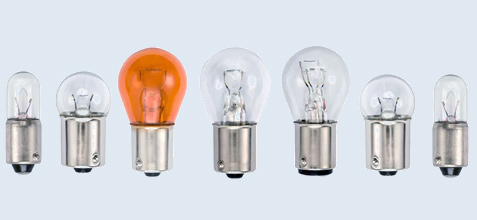

Рис.1 Внешний вид самолётных ламп накаливания.
Лампы накаливания самолётные типов СМ, СМЗ, СМК, СМЧ предназначены для использования в бортовом аэронавигационном оборудовании, для внутрикабинного и салонного освещения на всех типах самолётов и вертолётов.
Могут использоваться в качестве индикаторных, сигнальных и осветительных элементов в радио- и электронной технике, для внутреннего освещения салонов трамваев, троллейбусов и автомобилей, для микроаналитических методов исследования в различных областях науки, в медицинском оборудовании и т.д.
Лампы представляют собой стеклянную колбу цилиндрической, шаровой, шаро-конусной, шаро-параболической, пальчиковой форм.
Внутри колбы на гребешковой или бусинковой ножке смонтировано тело накала.
Самолётные лампы расчитаны на работу при пониженном атмосферном давлении и повышенной относительной влажности (до 98%).
Лампы обладают высокой механической прочностью и выдерживает значительные вибрационные и ударные нагрузки.
● Номинальное напряжение: 6,3; 7,5; 13; 24; 26; 27; 28 В;
● Номинальная мощность: 1,4; 1,5; 1,6; 2,8; 4,8; 5; 9; 10; 15; 18; 20; 23; 25; 28; 60; 70; 80 Вт;
● Лампы рассчитаны на работу в сетях постоянного и переменного тока частотой 50 Гц.
Расшифровка маркировки лампы накаливания самолётной:
СМ-28-20-1 B15d/18● СМ - самолётная лампа в прозрачной колбе;
● СМЗ - самолётная лампа с зеркальным покрытием;
● СМК - самолётная лампа с красной колбой;
● СМЧ - самолётная лампа с колбой из чёрного увиолевого стекла;
● 28 - номинальное напряжение, В (6,3; 7,5; 13; 24; 26; 27; 28);
● 20 - номинальная мощность, Вт (1,4; 1,5; 1,6; 2,8; 4,8; 5; 9; 10; 15; 18; 20; 23; 25; 28; 60; 70; 80);
● 1 - отличительная особенность от базовой модели (отсутствие цифры - базовая модель);
● B15s/18 - тип цоколя лампы.
Основные технические характеристики самолетных ламп:
| Тип лампы | U, В | P, Вт | Световой поток, лм | Наработка, ч | Габариты, мм | Тип цоколя | |
|---|---|---|---|---|---|---|---|
| высота | диаметр | ||||||
| СМ6.3-1.4 |
6,3 |
1,4 |
3 |
5000 |
17 |
5,5 |
S6s/10 |
| СМ6.3-1.6 |
6,3 |
1,6 |
8,2 |
140 |
30 |
11 |
B9s/14 |
| СМ7.5-9 |
7,5 |
9 |
50 |
250 |
51 |
26 |
В15d/18 |
| СМ13-5 |
13 |
5 |
40 |
125 |
37 |
20 |
В15d/18 |
| СМ13-5 |
13 |
5 |
40 |
125 |
37 |
20 |
B15s/18 |
| СМ13-10 |
13 |
10 |
105 |
125 |
37 |
20 |
В15d/18 |
| СМ13-10 |
13 |
10 |
105 |
125 |
37 |
20 |
B15s/18 |
| СМ13-15 |
13 |
15 |
180 |
125 |
44 |
23 |
В15d/18 |
| СМ13-15 |
13 |
15 |
180 |
125 |
44 |
23 |
B15s/18 |
| СМ13-25 |
13 |
25 |
370 |
125 |
51 |
26 |
В15d/18 |
| СМ13-25 |
13 |
25 |
370 |
125 |
51 |
26 |
B15s/18 |
| СМ24-4 |
24 |
4 |
30 |
140 |
30 |
11 |
Е10/13 |
| СМ26-15 |
26 |
15 |
142 |
100 |
44 |
23 |
В15d/18 |
| СМ26-15 |
26 |
15 |
142 |
100 |
44 |
23 |
B15s/18 |
| СМ26-25 |
26 |
25 |
362 |
125 |
51 |
26 |
В15d/18 |
| СМ26-25 |
26 |
25 |
362 |
125 |
51 |
26 |
B15s/18 |
| СМ27-1.5 |
27 |
1,5 |
5,5 |
1000 |
17 |
5,5 |
S6s/10 |
| СМ27-1.5-1 |
27 |
1,5 |
5,5 |
1000 |
13 |
5,5 |
без цоколя |
| СМ27-18 |
27 |
18 |
220 |
150 |
33 |
15,4 |
В12s |
| СМ28-0.05 |
28 |
0,05* |
7 |
200 |
17,2 |
5,5 |
S6s/10 |
| СМ28-0.05-1 |
28 |
0,05* |
5 |
200 |
15 |
5,5 |
S6s/10 |
| СМ28-1.4 |
28 |
1,4 |
1,5 |
350 |
17,5 |
7,5 |
1-2М10-1 |
| СМ28-1.4-1 |
28 |
1,4 |
1,5 |
350 |
17,5 |
7,5 |
S6s/10 |
| СМ28-1.5 |
28 |
1,5 |
3 |
1000 |
17,2 |
5,5 |
S6s/10 |
| СМ28-2 |
28 |
2 |
8 |
100 |
23 |
7 |
BA7s/11 |
| СМ28-2-1 |
28 |
2 |
- |
100 |
23 |
7 |
BA7s/11 |
| СМ28-2.8 |
28 |
1,5 |
15,3 |
150 |
30 |
11 |
B9s/14 |
| СМ28-4.8 |
28 |
4,8 |
32 |
150 |
30 |
11 |
B9s/14 |
| СМ28-5 |
28 |
5 |
37 |
125 |
37 |
20 |
B15d/18 |
| СМ28-5 |
28 |
5 |
37 |
125 |
37 |
20 |
B15s/18 |
| СМ28-10 |
28 |
10 |
80 |
100 |
37 |
20 |
B15d/18 |
| СМ28-10 |
28 |
10 |
80 |
100 |
37 |
20 |
B15s/18 |
| СМ28-20 |
28 |
20 |
264 |
100 |
51 |
26 |
B15d/18 |
| СМ28-20 |
28 |
20 |
264 |
100 |
51 |
26 |
B15s/18 |
| СМ28-80 |
28 |
80 |
12 |
75 |
71 |
39 |
Р30d/10,3 |
| СМЗ-28-20-1 |
28 |
20 |
200 |
100 |
51 |
26 |
В15s/18 |
| СМЗ-28-23 |
28 |
23 |
- |
75 |
58 |
28 |
P30d/10,3 |
| СМЗ-28-28-1 |
28 |
28 |
235 |
100 |
54 |
33 |
BAY15s/18 |
| СМЗ-28-60 |
28 |
60 |
10000 |
100 |
72 |
48 |
P20d/21 |
| СМЗ-28-70 |
28 |
70 |
- |
75 |
70 |
38 |
P20d/21 |
| СМК28-2.8 |
28 |
2,8 |
2,4 |
100 |
30 |
11 |
B9s/14 |
| СМК28-5 |
28 |
5 |
4,5 |
125 |
36 |
16 |
B15d/18 |
| СМК26-15 |
26 |
15 |
- |
40 |
51 |
26 |
B15s/18 |
* - номинальный ток, А.
Условия эксплуатации самолётных ламп:
● Лампы эксплуатируются при номинальном напряжении.
● Допускается эксплуатация ламп при напряжении, отличном от номинального, при этом продолжительность горения и световой поток резко снижаются.
● Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88.
