Соединители радиочастотные СР-75 и марки присоединяемых коаксиальных кабелей

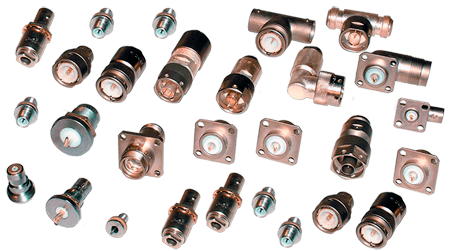

Рис.1 Внешний вид радиочастотных коаксиальных соединителей типа СР-75.

Радиочастотные коаксиальные соединители типа СР-75 используют для соединения радиочастотных трактов в диапазоне частот от 0,5 до 40 ГГц с волновым сопротивлением 75 Ом, коннектирования и разъединения кабелей между собой, кабелей с приборами или частей приборов.
Соединители изготавливают во всеклиматическом исполнении (В) по ГОСТ В 20.39.404-81.
Соединители устойчивы к воздействию спецфакторов.
Электрические параметры, механические, климатические факторы приведены в технических условиях на соединители.

Соединители радиочастотные по виду соединения подразделяются на:
 ● байонетные;
 ● врубные;
 ● резьбовые.
По конструктивному исполнению радиочастотные соединители подразделяются на кабельные, приборно-кабельные и переходы.
Кабельные соединители служат для соединения между собой кабелей и не имеют элементов крепления к панели.
Приборно-кабельные соединители также выполняют функцию соединения кабелей, но при этом блочная конструкция соединителя крепится к панели.
Переходы служат для соединения двух или более частей соединителей с разными присоединительными размерами.

Перечень применяемых коаксиальных кабелей для соединителей типа СР-75

РК3
СР-75-160ПВ	Вилка кабельная угловая
СР-75-167ПВ	Вилка кабельная прямая
СР-75-168ПВ	Розетка приборно-кабельная
РК75-2-21
СР-75-275ФВ	Розетка кабельная прямая
СР-75-276ФВ	Вилка приборно-кабельная прямая
РК75-2-22
СР-75-631ФВ	Розетка кабельная
СР-75-632ФВ	Вилка кабельная
СР-75-633ФВ	Вилка кабельная
РК75-3-22
СР-75-634ФВ	Розетка кабельная
СР-75-635ФВ	Вилка кабельная
СР-75-636ФВ	Вилка кабельная
РК75-3-31 (РК75-3-11)
СР-75-280ФВ	Розетка кабельная прямая
СР-75-286ФВ	Вилка приборно-кабельная прямая
СР-75-291ФВ	Розетка кабельная угловая
РК75-4-11
СР-75-154ПВ	Вилка кабельная прямая
СР-75-155ПВ	Розетка приборно-кабельная
СР-75-158ПВ	Вилка кабельная угловая
СР-75-54ПВ	Вилка кабельная
СР-75-55ПВ	Розетка кабельная
СР-75-58ПВ	Вилка кабельная угловая
СР-75-278ФВ	Розетка кабельная прямая
СР-75-284ФВ	Вилка приборно-кабельная прямая
СР-75-289ФВ	Розетка кабельная угловая
РК75-4-12
СР-75-154ПВ	Вилка кабельная прямая
СР-75-155ПВ	Розетка приборно-кабельная
СР-75-158ПВ	Вилка кабельная угловая
СР-75-54ПВ	Вилка кабельная
СР-75-55ПВ	Розетка кабельная
СР-75-58ПВ	Вилка кабельная угловая
СР-75-278ФВ	Розетка кабельная прямая
СР-75-284ФВ	Вилка приборно-кабельная прямая
СР-75-289ФВ	Розетка кабельная угловая
СР-75-901ФВ	Вилка кабельная
СР-75-901ФМВ	Вилка кабельная
СР-75-902ФВ	Розетка кабельная
СР-75-902ФМВ	Розетка кабельная
РК75-4-13
СР-75-154ПВ	Вилка кабельная прямая
СР-75-155ПВ	Розетка приборно-кабельная
СР-75-158ПВ	Вилка кабельная угловая
СР-75-54ПВ	Вилка кабельная
СР-75-55ПВ	Розетка кабельная
СР-75-58ПВ	Вилка кабельная угловая
РК75-4-15
СР-75-154ПВ	Вилка кабельная прямая
СР-75-155ПВ	Розетка приборно-кабельная
СР-75-158ПВ	Вилка кабельная угловая
СР-75-54ПВ	Вилка кабельная
СР-75-55ПВ	Розетка кабельная
СР-75-58ПВ	Вилка кабельная угловая
РК75-4-16
СР-75-154ПВ	Вилка кабельная прямая
СР-75-155ПВ	Розетка приборно-кабельная
СР-75-158ПВ	Вилка кабельная угловая
СР-75-54ПВ	Вилка кабельная
СР-75-55ПВ	Розетка кабельная
СР-75-58ПВ	Вилка кабельная угловая
РК75-4-19
СР-75-213ФВ	Вилка кабельная прямая
СР-75-214ФВ	Розетка приборно-кабельная
РК75-4-21
СР-75-154ФВ	Вилка кабельная прямая
СР-75-155ФВ	Розетка приборно-кабельная
СР-75-158ФВ	Вилка кабельная угловая
СР-75-54ФВ	Вилка кабельная
СР-75-55ФВ	Розетка кабельная
СР-75-58ФВ	Вилка кабельная угловая
СР-75-279ФВ	Розетка кабельная прямая
СР-75-285ФВ	Вилка приборно-кабельная прямая
СР-75-290ФВ	Розетка кабельная угловая
РК75-4-22
СР-75-154ФВ	Вилка кабельная прямая
СР-75-155ФВ	Розетка приборно-кабельная
СР-75-158ФВ	Вилка кабельная угловая
СР-75-54ФВ	Вилка кабельная
СР-75-55ФВ	Розетка кабельная
СР-75-58ФВ	Вилка кабельная угловая
СР-75-637ФВ	Розетка кабельная
СР-75-638ФВ	Вилка кабельная
СР-75-639ФВ	Вилка кабельная
РК75-7-21
СР-75-209ФВ	Вилка кабельная прямая
СР-75-210ФВ	Вилка кабельная угловая
СР-75-211ФВ	Розетка приборно-кабельная
СР-75-614ФВ	Вилка кабельная прямая
СР-75-615ФВ	Розетка кабельная прямая
РК75-7-22
СР-75-209ФВ	Вилка кабельная прямая
СР-75-210ФВ	Вилка кабельная угловая
СР-75-211ФВ	Розетка приборно-кабельная
РК75-9-13
СР-75-160ПВ	Вилка кабельная угловая
СР-75-167ПВ	Вилка кабельная прямая
СР-75-168ПВ	Розетка приборно-кабельная
СР-75-369ФВ	Вилка кабельная прямая
СР-75-370ФВ	Розетка приборно-кабельная
РК75-9-35 (РК75-9-15)
СР-75-296ФВ	Розетка приборно-кабельная
СР-75-297ФВ	Вилка кабельная прямая
СР-75-298ФВ	Вилка кабельная угловая
РК75-13-11
СР-75-195ФВ	Вилка кабельная прямая
СР-75-196ФВ	Розетка приборно-кабельная
РК75-13-32 (РК75-13-12)
СР-75-197ФВ	Вилка кабельная прямая
СР-75-198ФВ	Розетка приборно-кабельная
РК75-17-12
СР-75-201ФВ	Вилка кабельная прямая
СР-75-202ФВ	Розетка приборно-кабельная
РК75-17-31 (РК75-17-11)
СР-75-199ФВ	Вилка кабельная прямая
СР-75-200ФВ	Розетка приборно-кабельная
РК75-24-32
СР-75-371ФВ	Вилка кабельная прямая
