Стабилитроны серии BZX79 кремниевые планарные мощностью 500 мВт

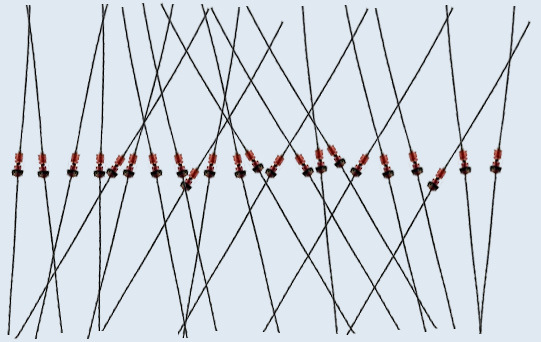

Рис.1 Внешний вид стабилитронов серии BZX79

Стабилитроны серии BZX79 представляют собой маломощный кремниевый планарный стабилитрон мощностью 500 мВт, предназначенный для стабилизации напряжения от 2,4 до 56 В.
Широко используются в схемах питания, ограничителях перенапряжения и стабилизаторах напряжения.
Они отличаются небольшими размерами и компактностью, обеспечивая стабильность рабочего режима даже при небольших нагрузках.
Для обозначения полярности стабилитрона используется условная маркировка - кольцевая полоса со стороны катодного вывода.
Масса стабилитронов не более 0,125 г.
Тип корпуса: DO-35.
Диапазон рабочих температур: от -65 до +200 °C.

Особенности стабилитронов:

●  Высокая надёжность.
●  Высокая допустимая нагрузка по току.
●  Низкий ток утечки.
●  Высокое импульсное обратное рассеяние мощности.
●  Материал корпуса - прессованное стекло.
●  Монтажное положение - любое.

Рис.2 Установочные и габаритные размеры стабилитронов серии BZX79

Применение стабилитронов:

Стабилизация напряжения
Обеспечивают стабильное выходное напряжение независимо от колебаний входного сигнала.
Ограничение перенапряжений
Защищают чувствительную электронику от скачков напряжения, ограничивают амплитуду импульсных помех и выбросов напряжения.
Маломощные преобразователи и драйверы
Стабилизируют напряжения в цепях управления светодиодами, реле, маломощными двигателями.
Опорные (эталонные) напряжения
Служат источником точного напряжения в измерительных схемах, АЦП, ЦАП, компараторах.
Датчики уровня сигналов.
Используются в измерительных приборах и системах мониторинга.

Технические характеристики стабилитронов серии BZX79:

Наименование стабилитрона	Значения электрических параметров стабилитронов при Tamb = 25 °C												T stg
	Напряжение стабилизации VZ при IZT				Максимальный обратный ток утечки, IR при VR		Дифференциальное сопротивление, f=1кГц		Температурный коэффициент, αMVZ	IF	PD	VF
	MIN.	NOM.	MAX.	IZT	IR	VR	ZZT при IZT	ZZK при IZK
	В	В	В	мА	мкА	В	Ом	Ом	%/°C	мА	мВт	В	°C
BZX79C2V4	2,2	2,4	2,6	5,0	100,00	1,0	100	600	-0,08...-0,06	250	500	0,9	-65…+200
BZX79C2V7	2,5	2,7	2,9	5,0	75,00	1,0	100	600	-0,08...-0,06	250	500	0,9	-65…+200
BZX79C3V0	2,8	3,0	3,2	5,0	50,00	1,0	95	600	-0,08...-0,05	250	500	0,9	-65…+200
BZX79C3V3	3,1	3,3	3,5	5,0	25,00	1,0	95	600	-0,08...-0,05	250	500	0,9	-65…+200
BZX79C3V6	3,4	3,6	3,8	5,0	15,00	1,0	90	600	-0,08...-0,04	250	500	0,9	-65…+200
BZX79C3V9	3,7	3,9	4,1	5,0	10,00	1,0	90	600	-0,07...-0,03	250	500	0,9	-65…+200
BZX79C4V3	4,0	4,3	4,6	5,0	5,00	1,0	90	600	-0,04...-0,01	250	500	0,9	-65…+200
BZX79C4V7	4,4	4,7	5,0	5,0	3,00	2,0	80	500	-0,03...+0,01	250	500	0,9	-65…+200
BZX79C5V1	4,8	5,1	5,4	5,0	2,00	2,0	60	480	-0,02...+0,05	250	500	0,9	-65…+200
BZX79C5V6	5,2	5,6	6,0	5,0	1,00	2,0	40	400	-0,01...+0,06	250	500	0,9	-65…+200
BZX79C6V2	5,8	6,2	6,6	5,0	3,00	4,0	10	150	0,00...0,07	250	500	0,9	-65…+200
BZX79C6V8	6,4	6,8	7,2	5,0	2,00	4,0	15	80	0,01...0,08	250	500	0,9	-65…+200
BZX79C7V5	7,0	7,5	7,9	5,0	1,00	5,0	15	80	0,01...0,09	250	500	0,9	-65…+200
BZX79C8V2	7,7	8,2	8,7	5,0	0,70	5,0	15	80	0,01...0,09	250	500	0,9	-65…+200
BZX79C9V1	8,5	9,1	9,6	5,0	0,50	6,0	15	100	0,02...0,10	250	500	0,9	-65…+200
BZX79C10	9,4	10,0	10,6	5,0	0,20	7,0	20	150	0,03...0,11	250	500	0,9	-65…+200
BZX79C11	10,4	11,0	11,6	5,0	0,10	8,0	20	150	0,03...0,11	250	500	0,9	-65…+200
BZX79C12	11,4	12,0	12,7	5,0	0,10	8,0	25	150	0,03...0,11	250	500	0,9	-65…+200
BZX79C13	12,4	13,0	14,1	5,0	0,10	8,0	30	170	0,03...0,11	250	500	0,9	-65…+200
BZX79C15	13,8	15,0	15,6	5,0	0,05	10,5	30	200	0,03...0,11	250	500	0,9	-65…+200
BZX79C16	15,3	16,0	17,1	5,0	0,05	11,2	40	200	0,03...0,11	250	500	0,9	-65…+200
BZX79C18	16,8	18,0	19,1	5,0	0,05	12,6	45	225	0,03...0,11	250	500	0,9	-65…+200
BZX79C20	18,8	20,0	21,2	5,0	0,05	14,0	55	225	0,03...0,11	250	500	0,9	-65…+200
BZX79C22	20,8	22,0	23,3	5,0	0,05	15,4	55	250	0,03...0,11	250	500	0,9	-65…+200
BZX79C24	22,8	24,0	25,6	5,0	0,05	16,8	70	250	0,04...0,12	250	500	0,9	-65…+200
BZX79C27	25,1	27,0	28,9	5,0	0,05	18,9	80	300	0,04...0,12	250	500	0,9	-65…+200
BZX79C30	28,0	30,0	32,0	5,0	0,05	21,0	80	300	0,04...0,12	250	500	0,9	-65…+200
BZX79C33	31,0	33,0	35,0	5,0	0,05	23,1	80	325	0,04...0,12	250	500	0,9	-65…+200
BZX79C36	34,0	36,0	38,0	5,0	0,05	25,2	90	350	0,04...0,12	250	500	0,9	-65…+200
BZX79C39	37,0	39,0	41,0	5,0	0,05	27,3	130	350	0,04...0,12	250	500	0,9	-65…+200
BZX79C43	40,0	43,0	46,0	5,0	0,05	32,0	150	375	0,04...0,12	250	500	0,9	-65…+200
BZX79C47	44,0	47,0	50,0	5,0	0,05	35,0	170	375	0,04...0,12	250	500	0,9	-65…+200
BZX79C51	48,0	51,0	54,0	5,0	0,05	38,0	180	400	0,04...0,12	250	500	0,9	-65…+200
BZX79C56	52,0	56,0	60,0	5,0	0,05	39,0	200	425	0,1(typ)	250	500	0,9	-65…+200

Условные обозначения электрических параметров стабилитронов:

• V_Z - Напряжение стабилизации стабилитрона.
• I_ZT - Ток стабилизации стабилитрона.
• I_R - Максимальный обратный ток.
• V_R - Обратное напряжение.
• Z_ZT - Максимальное дифференциальное сопротивление при испытательном токе IZT=5мА.
• Z_ZK - Максимальное дифференциальное сопротивление при испытательном токе IZK=1мА.
• α_MVZ - Температурный коэффициент напряжения стабилизации стабилитрона.
• I_F - Постоянный прямой ток.
• P_D - Рассеиваемая мощность стабилитрона.
• V_F - Постоянное прямое напряжение.
• T_stg - Температура окружающей среды.
