Т133-320, Т233-320, Т133-400, Т233-400 тиристоры силовые полупроводниковые

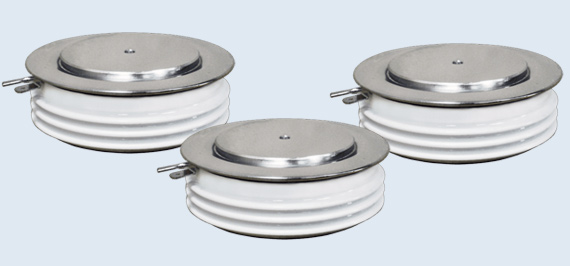

Рис.1 Внешний вид тиристоров Т133-320, Т233-320, Т133-400, Т233-400

Тиристоры Т133-320, Т233-320, Т133-400, Т233-400 силовые, низкочастотные, полупроводниковые, кремниевые, таблеточного исполнения.
Предназначены для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 400 А.
Тиристоры используется в различной высоковольтной преобразовательной технике, управляемых и полууправляемых выпрямителях, в мощных электроприводах для синхронных электродвигателей, в регуляторах переменного тока, в софт-стартерах, в преобразователях для электродуговых печей и в другом электротехническом и электронном оборудовании общего применения.
Выпускается в герметичном металлокерамическом корпусе таблеточной конструкции, имеют минимальные потери в открытом состоянии и малый разброс параметров при последовательном и параллельном соединении.
Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на керамическом корпусе тиристора.
Охлаждение воздушное или жидкостное принудительное.
Тип корпуса: PT32.
Тип рекомендуемого охладителя: О232, О143, О243, ОМ103, ОМ104.
Тиристоры допускают эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Выпускается в климатических исполнениях «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150-69.

Основные особенности тиристоров:

● Герметичные металло-керамические корпуса.
● Таблеточная конструкция для двухстороннего охлаждения.
● Внутреннее усиление сигнала управления.
● Минимальные потери в открытом состоянии.
● Внутреннее усиление сигнала управления.
● Разветвлённый управляющий электрод.
● Малый разброс QRR и VTM для последовательного и параллельного соединений.

Рис.2 Габаритные размеры тиристоров Т133-320, Т233-320, Т133-400, Т233-400.

Маркировка тиристоров Т233-400-24:

T	2	3	3	-	400	-	24
1	2	3	4		5		6

1.      Т - тиристор низкочастотный;
2.      2 - порядковый номер конструкции;
3.      3 - условное обозначение максимального диаметра корпуса по ГОСТ 20859.1;
4.      3 - условное обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
5.      400 - максимально допустимый средний ток в открытом состоянии, А;
6.      24 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт по ГОСТ 20856.1.

Основные технические характеристики тиристоров
Т133-320, Т233-320, Т133-400, Т233-400:

Тип тиристора	VDRMVRRM	IDRMIRRM	IT(AV) T=85Cº	ITRMS T=70Cº	ITSM 10ms	VTM/ ITM	VT(TO)
	V	mA	A	A	kA	V/A	V
Т133-320	900-2400	30	420	810	7,0	2,0/1005	1,20
Т233-320	2600-3200	40	380	730	5,0	2,4/1005	1,15
Т133-400	400-1600	30	470	920	8,0	1,7/1256	1,05
Т233-400	2000-2400	30	480	920	7,0	2,0/1254	1,00

Тип тиристора	rT	(di Т/dt)crit	tq	(du D/dt)crit	VGT	IGT	Tjmax
	mΩ	A/μs	μs	V/μs	V	mA	Cº
Т133-320	1,1	200	250	200-1600	2,5	250	125
Т233-320	1,5	200	320	500-1600	2,5	250	125
Т133-400	0,7	200	160	200-1600	2,5	250	125
Т233-400	0,9	200	250	500-1600	2,5	250	125

Условные обозначения электрических параметров тиристоров:

 • VDRM - Повторяющееся импульсное напряжение в закрытом состоянии.
 • VRRM - Повторяющееся импульсное обратное напряжение.
 • IDRM - Повторяющийся импульсный ток в закрытом состоянии.
 • IRRM - Повторяющийся импульсный обратный ток.
 • IT(AV) - Максимально допустимый средний ток в открытом состоянии.
 • ITRMS - Действующий прямой ток.
 • ITSM - Ударный ток в открытом состоянии.
 • VTM - Импульсное напряжение в открытом состоянии.
 • ITM - Импульсный ток в открытом состоянии.
 • VT(TO) - Пороговое напряжение.
 • (diТ/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
 • tq - Время выключения.
 • (duD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
 • VGT - Отпирающее постоянное напряжение управления.
 • IGT - Отпирающий постоянный ток управления.
 • Tjmax - Максимальная температура перехода.
