Т143-1000, Т243-1000, Т143-1250 тиристоры силовые таблеточного исполнения

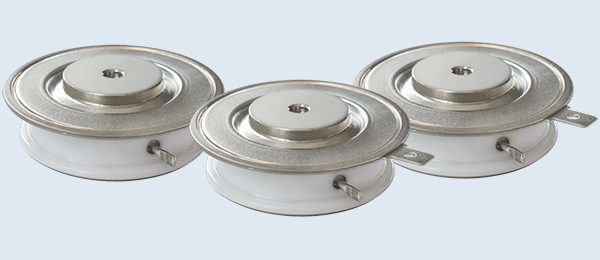

Рис 1. Внешний вид тиристоров Т143-1000, Т243-1000, Т143-1250

Тиристоры Т143-1000, Т243-1000, Т143-1250 силовые, низкочастотные, полупроводниковые, кремниевые, таблеточного исполнения.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 1000 (1250) А.
Тиристоры используется в мощных промышленных источниках постоянного тока, управляемых и полууправляемых выпрямителях, в высокомощных компесаторах реактивной мощности, AC и DC приводах, в преобразователях для электродуговых печей, в тяговом электроприводе для транспорта и в других электротехнических устройствах общего назначения.
Выпускается в герметичном металлокерамическом корпусе таблеточной конструкции, имеет внутреннее усиление сигнала управления, минимальные потери в открытом состоянии и малый разброс параметров при последовательном и параллельном соединении.
Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на керамическом корпусе тиристора.
Охлаждение воздушное или жидкостное принудительное.
Тип корпуса: PT41.
Тип рекомендуемого охладителя: О242, О342, О143, О243, О343, ОМ103, ОМ104.
Силовой тиристор допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Выпускается в климатических исполнениях «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150-69.

Основные особенности:

  ● Герметичные металло-керамические корпуса.
  ● Таблеточная конструкция для двухстороннего охлаждения.
  ● Разветвленный управляющий электрод.
  ● Минимальные потери в открытом состоянии.
  ● Малый разброс QRR и VTM для последовательного и параллельного соединений.
  ● Внутреннее усиление сигнала управления.
  ● Минимальные потери в открытом состоянии.
  ● Климатическое исполнение - УХЛ2; Т2.
  ● Тип корпуса тиристора - PT41.Масса - 160 г.

Рис.2 Габаритные размеры тиристоров Т143-1000, Т243-1000, Т143-1250.

Маркировка тиристоров Т143-1250-8:

T	1	4	3	-	1250	-	8
1	2	3	4		5		6

1.    Т - тиристор низкочастотный;
2.    1 - порядковый номер конструкции;
3.    4 - условное обозначение максимального диаметра корпуса по ГОСТ 20859.1-89;
4.    3 - условное обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
5.    1250 - максимально допустимый средний ток в открытом состоянии, А;
6.    6 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт по ГОСТ 20856.1.

Основные параметры тиристоров Т143-1000, Т243-1000, Т143-1250:

Тип тиристора	VDRMVRRM	IDRMIRRM	IT(AV) T=85Cº	ITRMS T=70Cº	ITSM 10ms	VTM/ ITM	VT(TO)
	V	mA	A	A	kA	V/A	V
Т143-1000	100-1000	50	1010	1850	19	1,5/3140	0,85
Т243-1000	100-1200	50	1010	1850	19	1,6/3140	0,85
Т143-1250	400-800	70	1510	2750	21	1,5/3925	0,79

Тип тиристора	rT	(di Т/dt)crit	tq	(du D/dt)crit	VGT	IGT	Tjmax
	mΩ	A/μs	μs	V/μs	V	mA	Cº
Т143-1000	0,27	200	125	500-1600	2,5	250	130
Т243-1000	0,25	200	125	500-1600	2,5	250	130
Т143-1250	0,17	200	100	500-1600	2,5	250	150

Условные обозначения электрических параметров тиристоров:

• VDRM - Повторяющееся импульсное напряжение в закрытом состоянии.
• VRRM - Повторяющееся импульсное обратное напряжение.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• IT(AV) - Максимально допустимый средний ток в открытом состоянии.
• ITRMS - Действующий прямой ток.
• ITSM - Ударный ток в открытом состоянии.
• VTM - Импульсное напряжение в открытом состоянии.
• ITM - Импульсный ток в открытом состоянии.
• VT(TO) - Пороговое напряжение.
• (diТ/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• tq - Время выключения.
• (duD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• VGT - Отпирающее постоянное напряжение управления.
• IGT - Отпирающий постоянный ток управления.
• Tjmax - Максимальная температура перехода.
