Т183-2500 тиристоры низкочастотные силовые таблеточного исполнения

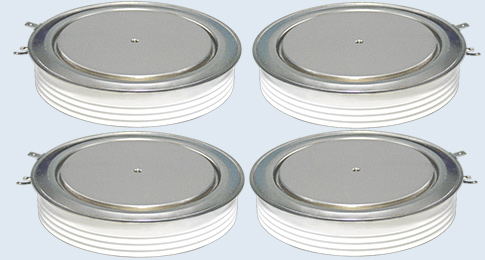

Рис.1 Внешний вид тиристоров Т183-2500.

Тиристоры Т183-2500 полупроводниковые, низкочастотные, триодные, таблеточного исполнения.
Предназначены для работы в силовых цепях постоянного и переменного тока с промышленной и повышенной частотой до 3000 Гц и силе тока не более 2500 А.
Имеют высокую стойкость к электротермоциклированию, низкие статические и динамические потери, низкие статические потери, высокую нагрузочную способность по току.
Силовые тиристоры Т183-2500 используется в управляемых и полууправляемых выпрямителях на тяговых подстанциях, регуляторах переменного тока, софт-стартерах, мощных электроприводах для синхронных электродвигателей, преобразователях для электродуговых печей, компенсаторах реактивной мощности и в другом электротехническом оборудовании общего применения.

Основные особенности:
      ● Внутреннее усиление сигнала управления.
      ● Разветвленный управляющий электрод.
      ● Минимальные потери в открытом состоянии.
      ● Малый разброс QRR и VTM для последовательного и параллельного соединений.

Выпускается в герметичном металлокерамическом корпусе таблеточной конструкции, анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на керамическом корпусе тиристора.
Обозначение типономинала приводится на корпусе.
Допускает эксплуатацию при температуре окружающей среды от -60 до +125 °С.
Рекомендуемые охладители: О193; ОМ109; ОМ209
Климатическое исполнение по ГОСТ 15150: УХЛ2, Т2.
Габаритные размеры:
    ● диаметр - 120 мм;
    ● высота - 27,9 мм.
Масса тиристора не более 1800 г.
Технические условия: ТУ16-2006 ИЕАЛ.432634.003ТУ.

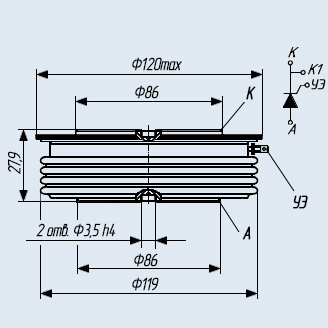

Рис.2 Габаритные и установочные размеры тиристоров Т183-2500.

Маркировка тиристоров Т183-2500-44:

T	1	8	3	-	2500	-	44
1	2	3	4		5		6

1.      Т - тиристор низкочастотный;
2.      1 - порядковый номер конструкции;
3.      8 - условное обозначение максимального диаметра корпуса по ГОСТ 20859.1;
4.      3 - условное обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
5.      2500 - максимально допустимый средний ток в открытом состоянии, А;
6.      44 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт по ГОСТ 20856.1.

Технические характеристики низкочастотных тиристоров Т183-2500:

Наименование тиристора	Значения электрических и временных параметров низкочастотных тиристоров
	IT(AV)	UDRM/URRM	ITSM	rT	(duD/dt)crit	(diT/dt)crit	UTM	UT(TO)	tq	Rthjc	Tj
	А	В	кА	МОм	В/мкс	А/мкс	В	В	мкс	°С/Вт	°C
Т183-2500-38	2500	3800	55,0	0,21	1000	630	2,1	1,0	700	0,0065	+125
Т183-2500-40	2500	4000	55,0	0,21	1000	630	2,1	1,0	700	0,0065	+125
Т183-2500-42	2500	4200	55,0	0,21	1000	630	2,1	1,0	700	0,0065	+125
Т183-2500-44	2500	4400	55,0	0,21	1000	630	2,1	1,0	700	0,0065	+125

Условные обозначения электрических параметров низкочастотных тиристоров:
    ● I_T(AV) - Максимально допустимый средний ток в открытом состоянии.
    ● U_DRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
    ● U_RRM - Максимальное повторяющееся импульсное обратное напряжение.
    ● I_TSM - Ударный ток в открытом состоянии.
    ● r_T - Динамическое сопротивление тиристора.
    ● (dV_D/dt)_crit - Критическая скорость нарастания напряжения в закрытом состоянии.
    ● (di_T/dt)_crit - Критическая скорость нарастания тока в открытом состоянии.
    ● U_TM - Импульсное напряжение в открытом состоянии.
    ● U_T(TO) - Пороговое напряжение тиристора.
    ● t_q - Время выключения.
    ● R_thjc - Тепловое сопротивление переход-корпус тиристора.
    ● T_j - Температура перехода тиристора.
