Т193-2000 тиристоры силовые низкочастотные таблеточного исполнения

Тиристор Т193-2000 полупроводниковый, низкочастотный, триодный, таблеточного исполнения.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 2000 А.
Силовой тиристор Т193-2000 используется в преобразователях для HVDC, компенсаторах реактивной мощности SVC, промышленном AC и DC приводе, тяговом электроприводе для транспорта, для индукционного нагрева и плавки металлов и в другом электротехническом оборудовании общего применения.

Основные особенности:

• Внутреннее усиление сигнала управления.
• Разветвленный управляющий электрод.
• Минимальные потери в открытом состоянии.
• Малый разброс QRR и VTM для последовательного и параллельного соединений.

Выпускается в герметичном металлокерамическом корпусе таблеточной конструкции, анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на керамическом корпусе тиристора.
Обозначение типономинала приводится на корпусе.
Допускает эксплуатацию при температуре окружающей среды от -60 до +125 °С.
Климатическое исполнение по ГОСТ15150: УХЛ2, Т2.
Рекомендуемый охладитель: О193, ОМ109, ОМ209.
Тип корпуса: PT94.
Габаритные размеры:
           - диаметр - 147 мм;
           - высота - 35 мм.
Масса тиристора не более 3000 г.
Технические условия: ТУ16-2006 ИЕАЛ.432000.062ТУ.

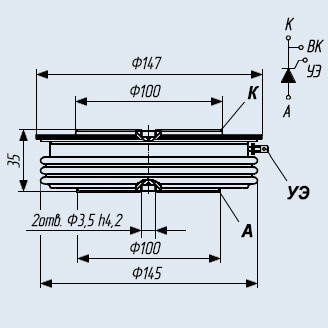

Рис.1 Габаритные и установочные размеры тиристоров Т193-2000.

Маркировка тиристоров Т193-2000-70:

T	1	9	3	-	2000	-	70
1	2	3	4		5		6

1.      Т - тиристор низкочастотный;
2.      1 - порядковый номер конструкции;
3.      9 - условное обозначение максимального диаметра корпуса по ГОСТ 20859.1;
4.      3 - условное обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
5.      2000 - максимально допустимый средний ток в открытом состоянии, А;
6.      70 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт по ГОСТ 20856.1.

Технические характеристики низкочастотных тиристоров Т193-2000:

Наименование тиристора	Значения электрических и временных параметров низкочастотных тиристоров
	IT(AV)	UDRM/URRM	ITSM	rT	(duD/dt)crit	(diT/dt)crit	UTM	UT(TO)	tq	Rthjc	Tj
	А	В	кА	МОм	В/мкс	А/мкс	В	В	мкс	°С/Вт	°C
Т193-2000-62	3065	6200	54,0	0,19	2000	300	2,2	1,32	800	0,0061	+125
Т193-2000-63	3065	6300	54,0	0,19	2000	300	2,2	1,32	800	0,0061	+125
Т193-2000-64	3065	6400	54,0	0,19	2000	300	2,2	1,32	800	0,0061	+125
Т193-2000-65	3065	6500	54,0	0,19	2000	300	2,2	1,32	800	0,0061	+125
Т193-2000-66	3065	6600	54,0	0,19	2000	300	2,2	1,32	800	0,0061	+125
Т193-2000-67	3065	6700	54,0	0,19	2000	300	2,2	1,32	800	0,0061	+125
Т193-2000-68	3065	6800	54,0	0,19	2000	300	2,2	1,32	800	0,0061	+125
Т193-2000-69	3065	6900	54,0	0,19	2000	300	2,2	1,32	800	0,0061	+125
Т193-2000-70	3065	7000	54,0	0,19	2000	300	2,2	1,32	800	0,0061	+125

Условные обозначения электрических параметров низкочастотных тиристоров:
• I_T(AV) - Максимально допустимый средний ток в открытом состоянии.
• U_DRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• U_RRM - Максимальное повторяющееся импульсное обратное напряжение.
• I_TSM - Ударный ток в открытом состоянии.
• r_T - Динамическое сопротивление тиристора.
• (dV_D/dt)_crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (di_T/dt)_crit - Критическая скорость нарастания тока в открытом состоянии.
• U_TM - Импульсное напряжение в открытом состоянии.
• U_T(TO) - Пороговое напряжение тиристора.
• t_q - Время выключения.
• R_thjc - Тепловое сопротивление переход-корпус тиристора.
• T_j - Температура перехода тиристора.
