ТБ143-320, ТБ143-400, ТБ143-500, ТБ143-630 тиристоры силовые быстродействующие

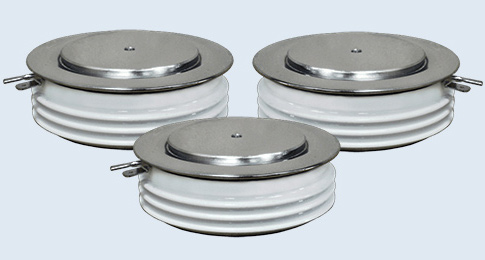

Рис.1 Внешний вид быстродействующих тиристоров ТБ143-320, ТБ143-400, ТБ143-500, ТБ143-630.

ТБ143-320, ТБ143-400, ТБ143-500, ТБ143-630 тиристоры быстродействующие кремниевые диффузионные структуры р-n-р-n.
Предназначены для применения в статических преобразователях электроэнергии, а также в различных силовых установках постоянного и переменного токов, где требуются небольшие времена включения и выключения, высокие скорости нарастания тока и напряжения.
Тиристоры обладают большой нагрузочной способностью по току на высоких частотах.
Быстродействующие тиристоры допускают эксплуатацию при температуре окружающей среды от -60 до +40°С, атмосферном давлении 0,085-0,105 МПа, относительной влажности 98 % при 35 °С.
Климатические исполнения и категория размещения У2, УXЛ2 по ГОСТ 15150-69, ГОСТ 15543-70.
Тиристоры быстродействующие допускают воздействие синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2.
Быстродействующие тиристоры выпускаются в металлокерамическом корпусе таблеточной конструкции.
Анодом и катодом являются плоские основания.
Обозначение типономинала и полярности силовых выводов приводится на корпусе.

Основные особенности тиристоров:

●  Герметичный металлокерамический корпус.
●  Разветвлённый управляющий электрод для высоких скоростей нарастания тока.
●  Низкие статические и динамические потери.
●  Высокие значения UDRM, URRM.
●  Малый разброс QRR и VTM для последовательного и параллельного соединений.
●  Низкое значение времени включения и выключения.
●  Высокая стойкость к dv/dt.
●  Внутреннее усиление сигнала управления.
●  Высокая стойкость к электро- и термоциклированию.
●  Тип корпуса тиристора - PT42.
●  Масса тиристора не более 260 г.
●  Тип применяемого охладителя - О143, О243, ОМ103, ОМ104.

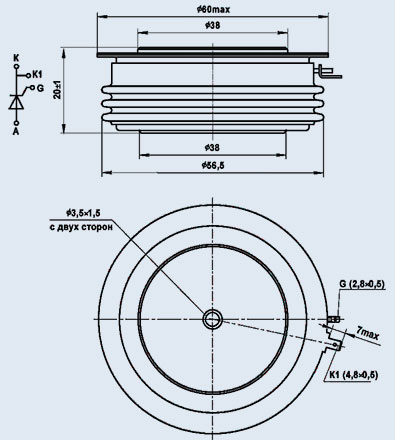

Рис.2 Габаритные размеры быстродействующих тиристоров ТБ143-320, ТБ143-400, ТБ143-500, ТБ143-630.

Маркировка тиристоров ТБ143-630-20-632:

T	Б	1	4	3	-	630	-	20	-	6	3	2
1	2	3	4	5		6		7		8	9	10

1.  Т - тиристор;
2.  Б - быстродействующий;
3.  1 - порядковый номер модификации (разработки);
4.  4 - условное обозначение классификационного размера корпуса по ГОСТ 20859.1-89;
5.  3 - условное обозначение конструктивного исполнения по диаметру корпуса по ГОСТ 20859.1-89;
6.  630 - число, равное значению максимально допустимого тока в открытом состоянии в амперах;
7.  20 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт;
8.  6 - группа по критической скорости нарастания напряжения в закрытом состоянии, (dvD/dt)crit, В/мкс;
9.  3 - группа по времени выключения tq, мкс;
10.  2 - группа по времени включения tqt, мкс.

Основные параметры тиристоров быстродействующих
ТБ143-320, ТБ143-400, ТБ143-500, ТБ143-630:

Тип тиристора	VDRMVRRM	IDRMIRRM	IT(AV) T=85Cº	ITRMS T=70Cº	ITSM 10ms	VTM	VT(TO)
	V	mA	A	A	kA	V/A	V
ТБ143-320	600-1200	50	320	500	7	2,5	1,4
ТБ143-400	1000-2400	50	400	630	8	2,1	1,11
ТБ143-500	1000-2400	50	500	785	8	2,4	1,2
ТБ143-630	1000-2400	50	630	989	9,5	2,1	1,15

Тип тиристора	rT	(di Т/dt)crit	tgt	tq	(dv D/dt)crit	VGT	IGT	Tjmax
	mW	A/μs	μs	μs	V/μs	V	mA	Cº
ТБ143-320	1,3	800	2,5	25-50	200-1000	2,5	800	125
ТБ143-400	0,8	800	2,5	25-50	200-1000	2,5	800	125
ТБ143-500	0,8	800	2,5	20-50	200-1000	3,5	800	125
ТБ143-630	0,6	800	2,5	20-50	200-1000	3,5	800	125

Условные обозначения электрических параметров быстродействующих тиристоров:

• VDRM	- Повторяющееся импульсное напряжение в закрытом состоянии.
• VRRM	- Повторяющееся импульсное обратное напряжение.
• IDRM	- Повторяющийся импульсный ток в закрытом состоянии.
• IRRM	- Повторяющийся импульсный обратный ток.
• IT(AV)	- Максимально допустимый средний ток в открытом состоянии.
• ITRMS	- Действующий прямой ток.
• ITSM	- Ударный ток в открытом состоянии.
• VTM	- Импульсное напряжение в открытом состоянии.
• VТ(TO)	- Пороговое напряжение тиристора.
• rT	- Динамическое сопротивление.
• (diТ/dt)crit	- Критическая скорость нарастания тока в открытом состоянии.
• tgt	- Время включения.
• tq	- Время выключения.
• (dvD/dt)crit	- Критическая скорость нарастания напряжения в закрытом состоянии.
• VGT	- Отпирающее постоянное напряжение управления.
• IGT	- Отпирающий постоянный ток управления.
• Tjmax	- Максимальная температура перехода.
