ТБ233-400, ТБ333-250, ТБ333-400, ТБ333-500 тиристоры силовые быстродействующие

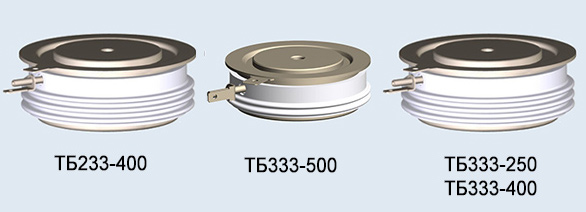

Рис.1 Внешний вид быстродействующих тиристоров ТБ233-400, ТБ333-250, ТБ333-400, ТБ333-500

Тиристоры быстродействующие ТБ233-400, ТБ333-250, ТБ333-400, ТБ333-500 применяются в преобразователях электроэнергии, а также в других цепях постоянного и переменного тока различных силовых установок, в которых требуются в первую очередь малые времена выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Тиристоры имеют повышенную нагрузочную способность при высоких частотах.
Быстродействующие тиристоры допускают эксплуатацию при температуре окружающей среды от -60 до +50°С, атмосферном давлении 0,085-0,105 МПа, относительной влажности 98 % при 35 °С.
Климатические исполнения и категория размещения У2, УXЛ2 по ГОСТ 15150-69, ГОСТ 15543-70.
Тиристоры быстродействующие допускают воздействие синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2.
Выпускается в герметичном металлокерамическом корпусе таблеточной конструкции, имеет повышенную нагрузочную способность при высоких частотах, минимальные потери в открытом состоянии и малый разброс параметров при групповом соединении.
Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпусе тиристора.
Типы корпусов тиристоров:
●  для ТБ233-400 - PT32;
●  для ТБ333-250 - PT32;
●  для ТБ333-400 - PT32;
●  для ТБ333-500 - PT31.
Тиристор ТБ233-400 может выпускаются в корпусе PT42.
Тиристоры ТБ333-250 и ТБ333-400 выпускаются также в корпусе PT31.
Полярность тиристоров различается с помощью символа, нанесенного на корпусе.
Охлаждение воздушное или жидкостное принудительное.

Основные особенности тиристоров:

●  Герметичный металлокерамический корпус.
●  Низкие времена выключения.
●  Высокая стойкость к dv/dt.
●  Внутреннее усиление сигнала управления.
●  Низкие времена выключения.
●  Тип корпуса тиристора - PT31, РT32, PT42.

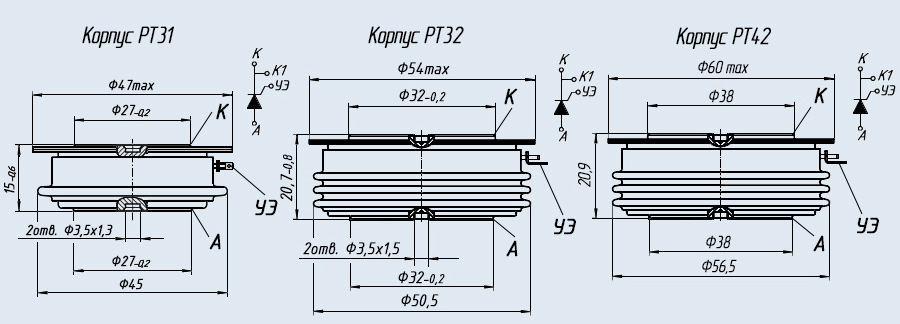

Рис.2 Габаритные размеры быстродействующих тиристоров ТБ233-400, ТБ333-250, ТБ333-400, ТБ333-500.

Маркировка тиристоров ТБ333-500-14-632:

T	Б	3	3	3	-	500	-	14	-	6	3	2
1	2	3	4	5		6		7		8	9	10

1.  Т - тиристор;
2.  Б - быстродействующий;
3.  3 - порядковый номер модификации (разработки);
4.  3 - условное обозначение классификационного размера корпуса по ГОСТ 20859.1-89;
5.  3 - условное обозначение конструктивного исполнения по диаметру корпуса по ГОСТ 20859.1-89;
6.  500 - число, равное значению максимально допустимого тока в открытом состоянии в амперах;
7.  14 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт;
8.  6 - группа по критической скорости нарастания напряжения в закрытом состоянии, (dvD/dt)crit, В/мкс;
9.  3 - группа по времени выключения tq, мкс;
10.  2 - группа по времени включения tqt, мкс.

Параметры тиристоров быстродействующих ТБ233-400, ТБ333-250, ТБ333-400, ТБ333-500:

Тип тиристора	VDRMVRRM	IDRMIRRM	IT(AV) T=85Cº	ITRMS T=70Cº	ITSM 10ms	VTM/ ITM	VT(TO)
	V	mA	A	A	kA	V/A	V
ТБ233-400	600-1800	40	400	520	6	2,4/400	1,4
ТБ333-250	1200-1600	40	250	392	6	2,0/485	1,3
ТБ333-400	300-1400	40	400	628	6,5	2,7/1250	1,5
ТБ333-500	300-1400	40	500	785	7,5	2,3/1570	1,0

Тип тиристора	rT	(di/dt)crit	tgt	tq	(dv D/dt)crit	VGT	IGT	Tjmax
	mW	A/μs	μs	μs	V/μs	V	mA	Cº
ТБ233-400	0,92	500	3,2	20-40	500, 1000	2,5	250	125
ТБ333-250	0,95	500	3,2	25-32	500	2,5	250	125
ТБ333-400	0,92	500	3,2	12,5-40	500, 1000	3,5	300	125
ТБ333-500	0,5	500	3,2	16-50	500, 1000	3,5	300	125

Условные обозначения электрических параметров быстродействующих тиристоров:

• VDRM	- Повторяющееся импульсное напряжение в закрытом состоянии.
• VRRM	- Повторяющееся импульсное обратное напряжение.
• IDRM	- Повторяющийся импульсный ток в закрытом состоянии.
• IRRM	- Повторяющийся импульсный обратный ток.
• IT(AV)	- Максимально допустимый средний ток в открытом состоянии.
• ITRMS	- Действующий прямой ток.
• ITSM	- Ударный ток в открытом состоянии.
• VTM	- Импульсное напряжение в открытом состоянии.
• ITM	- Импульсный ток в открытом состоянии.
• VТ(TO)	- Пороговое напряжение тиристора.
• rT	- Динамическое сопротивление.
• (di/dt)crit	- Критическая скорость нарастания тока в открытом состоянии.
• tgt	- Время включения.
• tq	- Время выключения.
• (dvD/dt)crit	- Критическая скорость нарастания напряжения в закрытом состоянии.
• VGT	- Отпирающее постоянное напряжение управления.
• IGT	- Отпирающий постоянный ток управления.
• Tjmax	- Максимальная температура перехода.
