ТБ343-500, ТБ343-630 тиристоры силовые быстродействующие кремниевые

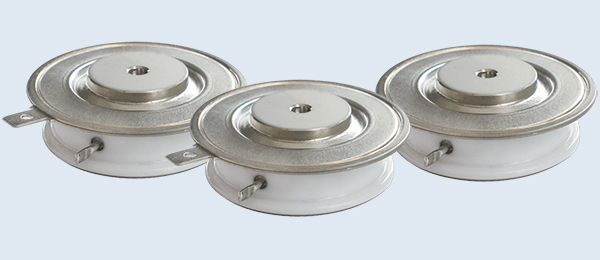

Рис.1 Внешний вид быстродействующих тиристоров ТБ343-500, ТБ343-630

ТБ343-500, ТБ343-630 тиристоры быстродействующие кремниевые диффузионные р-n-р-n.
Предназначены для применения в статических преобразователях электроэнергии, а также в различных силовых установках постоянного и переменного токов, где требуются небольшие времена включения и выключения, высокие скорости нарастания тока и напряжения.
Тиристоры обладают большой нагрузочной способностью по току на высоких частотах.
Выпускается в герметичном металлокерамическом корпусе таблеточной конструкции, имеет повышенную нагрузочную способность при высоких частотах, минимальные потери в открытом состоянии и малый разброс параметров при групповом соединении.
Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпусе тиристора.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.063ТУ.
Климатическое исполнение и категория размещения УХЛ2 и Т2 для эксплуатации в атмосфере типов I и II по ГОСТ 15150-69.
Обозначение типономинала и полярности силовых выводов приводится на корпусе.

Основные особенности тиристоров:

     ● Герметичный металлокерамический корпус.
     ● Низкие времена выключения.
     ● Высокая стойкость к dv/dt.
     ● Внутреннее усиление сигнала управления.
     ● Минимальные потери в открытом состоянии
     ● Пригодны для последовательного и параллельного соединения (малый разброс Qrr, VТМ)
     ● Тип корпуса тиристора - PT41.
     ● Масса тиристора не более 160 г.
     ● Тип применяемого охладителя - О143, О243, ОМ103, ОМ104.

Рис.2 Габаритные размеры быстродействующих тиристоров ТБ343-500, ТБ343-630.

Маркировка тиристоров ТБ343-630-13-642:

T	Б	3	4	3	-	630	-	13	-	6	4	2
1	2	3	4	5		6		7		8	9	10

1.  Т - тиристор;
2.  Б - быстродействующий;
3.  3 - порядковый номер модификации (разработки);
4.  4 - условное обозначение классификационного размера корпуса по ГОСТ 20859.1-89;
5.  3 - условное обозначение конструктивного исполнения по диаметру корпуса по ГОСТ 20859.1-89;
6.  630 - число, равное значению максимально допустимого тока в открытом состоянии в амперах;
7.  13 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт;
8.  6 - группа по критической скорости нарастания напряжения в закрытом состоянии, (dvD/dt)crit, В/мкс;
9.  4 - группа по времени выключения tq, мкс;
10.  2 - группа по времени включения tqt, мкс.

Основные параметры тиристоров быстродействующих ТБ343-500, ТБ343-630:

Тип тиристора	VDRMVRRM	IDRMIRRM	IT(AV) T=85Cº	ITRMS T=70Cº	ITSM 10ms	VTM	VT(TO)
	V	mA	A	A	kA	V/A	V
ТБ343-500	500-1000	50	500	785	9	2,6	1,25
ТБ343-630	500-1400	50	630	990	10,5	2,1	1,42

Тип тиристора	rT	(di Т/dt)crit	tgt	tq	(dv D/dt)crit	VGT	IGT	Tjmax
	mW	A/μs	μs	μs	V/μs	V	mA	Cº
ТБ343-500	1,0	500	3,2	25-40	500,1000	3,5	300	125
ТБ343-630	0,34	500	3,4	25-50	500,1000	3,5	300	125

Условные обозначения электрических параметров быстродействующих тиристоров:

• VDRM	- Повторяющееся импульсное напряжение в закрытом состоянии.
• VRRM	- Повторяющееся импульсное обратное напряжение.
• IDRM	- Повторяющийся импульсный ток в закрытом состоянии.
• IRRM	- Повторяющийся импульсный обратный ток.
• IT(AV)	- Максимально допустимый средний ток в открытом состоянии.
• ITRMS	- Действующий прямой ток.
• ITSM	- Ударный ток в открытом состоянии.
• VTM	- Импульсное напряжение в открытом состоянии.
• VТ(TO)	- Пороговое напряжение тиристора.
• rT	- Динамическое сопротивление.
• (diТ/dt)crit	- Критическая скорость нарастания тока в открытом состоянии.
• tgt	- Время включения.
• tq	- Время выключения.
• (dvD/dt)crit	- Критическая скорость нарастания напряжения в закрытом состоянии.
• VGT	- Отпирающее постоянное напряжение управления.
• IGT	- Отпирающий постоянный ток управления.
• Tjmax	- Максимальная температура перехода.
