Тиристорные оптопары АОУ103А1, АОУ103Б1, АОУ103В1

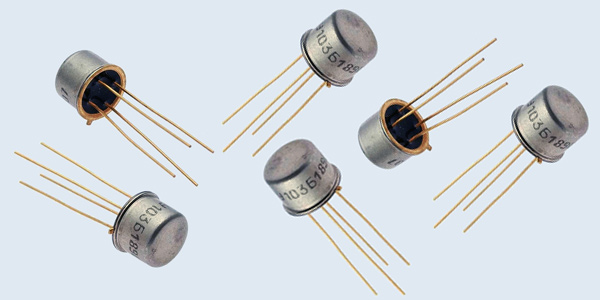

Рис 1. Внешний вид оптопар типа АОУ103.

Оптопары тиристорные АОУ103А1, АОУ103Б1, АОУ103В1, состоящие из излучающего диода на основе соединения галлий-алюминий-мышьяк и кремниевого тиристора.
Предназначены для использования в качестве управляемого ключа в узлах радиоэлектронной аппаратуры, в которых требуется гальваническая развязка между выходной цепью и цепями управления.
Используются для работы в электронной аппаратуре общего назначения.
Выпускаются в металлостеклянном корпусе для монтажа в отверстия печатной платы.
Маркируются цифро-буквенным кодом на корпусе.
Тип корпуса: КТ-2-13.
Масса прибора не более 1,2 г.
Вид климатического исполнения: «УХЛ».
Категория качества: «ОТК».
Технические условия: - приемка «1» - УЖ0.336.062ТУ.

Рис.2 Габаритные размеры и расположение выводов оптопар АОУ103А1, АОУ103Б1, АОУ103В1.

Области применения тиристорных оптопар

Благодаря способности коммутировать значительные токи и напряжения при сохранении полной гальванической развязки, тиристорные оптопары используются:
● В узлах управления мощными тиристорами и симисторами (схемы гальванической развязки силовых ключей).
● В бесконтактной коммутации цепей постоянного тока средней мощности.
● В устройствах плавного пуска электродвигателей.
● В формирователях мощных импульсов и усилителях.
● В регуляторах мощности (диммерах освещения, управлении нагревателями).
● В схемах защиты от перенапряжений и помех.

Оптопары пригодны для монтажа в аппаратуре методом пайки. При распайке температура корпуса не должна превышать 125 °С. При отсутствии контроля температуры корпуса оптопары распайка производится паяльником, нагретым до температуры не более 265 °С в течение времени не более 3 секунд.

Технические характеристики тиристорных оптопар
АОУ103А1, АОУ103Б1, АОУ103В1:

Наименование тиристорной оптопары	Значения электрических параметров тиристорных оптопар						Предельные эксплуатационные характеристики						T ОКР
	U ВХ (при I вх мА)	U ВЫХ.ОСТ (при I вх мА)	I УТ.ВЫХ (при U вых.обр В)	R ИЗ	t ВКЛ (при I вх мА)	t ВЫКЛ (при I вх мА)	I ВХ	I ВХ.И	U ВХ.ОБР	U ВЫХ.ОБР	I ВЫХ	U ИЗ
	В	В	мкА	ГОм	мкс	мкс	мА	мА	В	В	мА	В	°C
АОУ103А1	<2 (20)	<2	<100	>1,0	<15	<100	55	-	2,0	-	100	500	-60…+70
АОУ103Б1	<2 (20)	<2	<100	>1,0	<15	<100	55	-	2,0	-	100	500	-60…+70
АОУ103В1	<2 (10)	<2	<100	>1,0	<15	<100	55	-	2,0	200	100	500	-60…+70

Условные обозначения электрических параметров тиристорных оптопар:
• U _ВХ. - Входное напряжение.
• U _{ВЫХ. ОСТ.} - Выходное остаточное напряжение.
• I _{УТ. ВЫХ.} - Ток утечки на выходе оптопары.
• R _ИЗ. - Сопротивление изоляции оптопары.
• t _ВКЛ. - Время включения.
• t _ВЫКЛ. - Время выключения.
• I _ВХ. - Входной постоянный ток.
• I _{ВХ. И.} - Входной импульсный ток.
• U _{ВХ. ОБР.} - Входное обратное напряжение.
• U _{ВЫХ. ОБР.} - Выходное обратное постоянное напряжение.
• I _ВЫХ. - Выходной постоянный ток.
• U _ИЗ. - Напряжение изоляции.
• T _ОКР. - Рабочий диапазон температур окружающей среды.
