Тиристоры низкочастотные таблеточного исполнения Т133-500, Т133-630, Т133-800

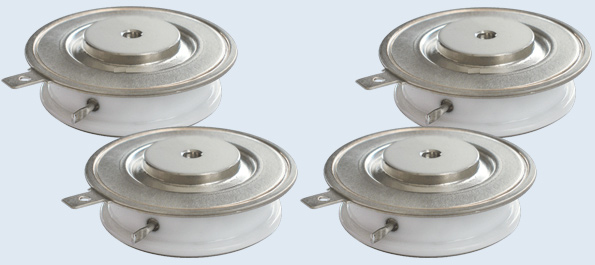

Рис.1 Внешний вид тиристоров Т133-500, Т133-630, Т133-800.

Силовые тиристоры Т133-500, Т133-630, Т133-800 низкочастотные, полупроводниковые, кремниевые, таблеточного исполнения.
Используются в различной высоковольтной преобразовательной технике, в управляемых и полууправляемых выпрямителях, в мощных электроприводах для синхронных электродвигателей, в регуляторах переменного тока, в софт-стартерах, в преобразователях для электродуговых печей и в другом электротехническом и электронном оборудовании общего применения.
Выпускаются в герметичном металлокерамическом корпусе таблеточной конструкции, имеют минимальные потери в открытом состоянии и малый разброс параметров при последовательном и параллельном соединении.
Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на керамическом корпусе тиристора.
Охлаждение воздушное или жидкостное принудительное.
Тип корпуса: PT31.
Тип рекомендуемого охладителя: О232, О143, О243, ОМ103, ОМ104.
Допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Выпускается в климатических исполнениях «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150-69.
Устойчив к воздействию синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и многократные удары длительностью 2-15 мс с ускорением не более 147 м/с2.

Основные особенности:
      ● Герметичные металло-керамические корпуса.
      ● Таблеточная конструкция для двухстороннего охлаждения.
      ● Внутреннее усиление сигнала управления.
      ● Разветвленный управляющий электрод.
      ● Малый разброс QRR и VTM для последовательного и параллельного соединений.
      ● Минимальные потери в открытом состоянии.
      ● Масса - 100 г.

Рис.2 Габаритные размеры тиристоров Т133-500, Т133-630, Т133-800.

Маркировка тиристоров Т133-500, Т133-630, Т133-800:

T	1	3	3	-	500	-	12
1	2	3	4		5		6

1.      Т - тиристор;
2.      1 - порядковый номер модификации (разработки);
3.      3 - условное обозначение классификационного размера корпуса по ГОСТ 20859.1-89;
4.      3 - условное обозначение конструктивного исполнения по диаметру корпуса по ГОСТ 20859.1-89;
5.      500 - число, равное значению максимально допустимого среднего тока в открытом состоянии в амперах;
6.      12 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт.

Основные параметры тиристоров Т133-500, Т133-630, Т133-800:

Тип тиристора	VDRMVRRM	IDRMIRRM	IT(AV) T=85Cº	ITRMS T=70Cº	ITSM 10ms	VTM/ ITM	VT(TO)
	V	mA	A	A	kA	V/A	V
Т133-500	100-800	50	950	1710	10	1,5/1570	0,95
Т133-630	100-800	50	630	1420	12	1.5/1978	0,85
Т133-800	100-800	50	1100	1990	12	1,6/2512	0,9

Тип тиристора	rT	(di Т/dt)crit	tq	(du D/dt)crit	VGT	IGT	Tjmax
	mΩ	A/μs	μs	V/μs	V	mA	Cº
Т133-500	0,42	320	160	500-1600	2,5	250	150
Т133-630	0.34	200	125	500-1600	2,5	250	150
Т133-800	0,29	200	100	500-1600	2,5	250	150

Условные обозначения электрических параметров тиристоров:
 • V_DRM - Повторяющееся импульсное напряжение в закрытом состоянии.
 • V_RRM - Повторяющееся импульсное обратное напряжение.
 • I_DRM - Повторяющийся импульсный ток в закрытом состоянии.
 • I_RRM - Повторяющийся импульсный обратный ток.
 • I_T(AV) - Максимально допустимый средний ток в открытом состоянии.
 • I_TRMS - Действующий прямой ток.
 • I_TSM - Ударный ток в открытом состоянии.
 • V_TM - Импульсное напряжение в открытом состоянии.
 • I_TM - Импульсный ток в открытом состоянии.
 • V_T(TO) - Пороговое напряжение.
 • (di_Т/dt)_crit - Критическая скорость нарастания тока в открытом состоянии.
 • t_q - Время выключения.
 • (du_D/dt)_crit - Критическая скорость нарастания напряжения в закрытом состоянии.
 • V_GT - Отпирающее постоянное напряжение управления.
 • I_GT - Отпирающий постоянный ток управления.
 • T_jmax - Максимальная температура перехода.
