Тиристоры силовые быстродействующие ТБ133-200, ТБ133-250, ТБ133-320

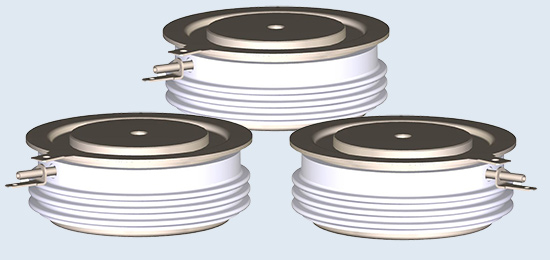

Рис.1 Внешний вид быстродействующих тиристоров ТБ133-200, ТБ133-250, ТБ133-320.

Тиристоры быстродействующие ТБ133-200, ТБ133-250, ТБ133-320 (ТУ 16-729.243-80) применяются в преобразователях электроэнергии, а также в других цепях постоянного и переменного тока различных силовых установок, в которых требуются в первую очередь малые времена выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Быстродействующие тиристоры отличаются от стандартных очень низким временем переключения из закрытого в открытое состояние.
Используются в электросварочных индукторах нагрева и плавки, в электротранспорте, в электроприводах переменного тока, в источниках бесперебойного питания, в силовых установках, требующих малого времени выключения и включения тиристоров.
Тиристоры имеют повышенную нагрузочную способность при высоких частотах.
Приборы имеют герметичный корпус, который изолирует функциональную часть и полупроводниковый элемент от механических повреждений и воздействия внешней окружающей среды.
Допускают эксплуатацию при температуре окружающей среды от -60 до +40°С, атмосферном давлении 0,085-0,105 МПа, относительной влажности 98 % при 35 °С.
Климатические исполнения и категория размещения У2, УXЛ2, Т2 по ГОСТ 15150-69, ГОСТ 15543-70.
Тиристоры быстродействующие допускают воздействие синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2.
Быстродействующие тиристоры выпускаются в таблеточном исполнении.
Полярность тиристоров различается с помощью символа, нанесённого на корпусе.

Основные особенности тиристоров:

●  Герметичный металлокерамический корпус.
●  Разветвлённый управляющий электрод для высоких скоростей нарастания тока.
●  Низкие статические и динамические потери.
●  Высокие значения UDRM, URRM.
●  Малый разброс QRR и VTM для последовательного и параллельного соединений.
●  Низкое значение времени включения и выключения.
●  Высокая стойкость к dv/dt.
●  Внутреннее усиление сигнала управления.
●  Высокая стойкость к электро- и термоциклированию.
●  Тип корпуса тиристора - PT32.
●  Масса тиристора не более 180 г.
●  Тип применяемого охладителя - О143, О232, ОМ103, ОМ104.

Рис.2 Габаритные размеры быстродействующих тиристоров ТБ133-200, ТБ133-250, ТБ133-320.

Маркировка тиристоров ТБ133-320-22-632:

T	Б	1	3	3	-	320	-	22	-	6	3	2
1	2	3	4	5		6		7		8	9	10

1.  Т - тиристор;
2.  Б - быстродействующий;
3.  1 - порядковый номер модификации (разработки);
4.  3 - условное обозначение классификационного размера корпуса по ГОСТ 20859.1-89;
5.  3 - условное обозначение конструктивного исполнения по диаметру корпуса по ГОСТ 20859.1-89;
6.  320 - число, равное значению максимально допустимого тока в открытом состоянии в амперах;
7.  22 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт;
8.  6 - группа по критической скорости нарастания напряжения в закрытом состоянии, (dvD/dt)crit, В/мкс;
9.  3 - группа по времени выключения tq, мкс;
10.  2 - группа по времени включения tqt, мкс.

Параметры тиристоров быстродействующих ТБ133-200, ТБ133-250, ТБ133-320:

Тип тиристора	VDRMVRRM	IDRMIRRM	IT(AV) T=85Cº	ITRMS T=70Cº	ITSM 10ms	VTM/ ITM	VT(TO)
	V	mA	A	A	kA	V/A	V
ТБ133-200	600-1200	40	200	315	6	2,4/400	1,4
ТБ133-250	600-1200	40	250	392	6,5	2,0/480	1,2
ТБ133-320	1000-2400	40	320	410	7	2,0/990	1,2

Тип тиристора	rT	(di Т/dt)crit	tgt	tq	(dv D/dt)crit	VGT	IGT	Tjmax
	mW	A/μs	μs	μs	V/μs	V	mA	Cº
ТБ133-200	0,98	800	2,0	20-40	500-1000	2,5	250	125
ТБ133-250	0,95	800	2,0	20-40	500-1000	2,5	250	125
ТБ133-320	0,92	800	2,0	25-60	200-1000	2,5	250	125

Условные обозначения электрических параметров быстродействующих тиристоров:

• VDRM	- Повторяющееся импульсное напряжение в закрытом состоянии.
• VRRM	- Повторяющееся импульсное обратное напряжение.
• IDRM	- Повторяющийся импульсный ток в закрытом состоянии.
• IRRM	- Повторяющийся импульсный обратный ток.
• IT(AV)	- Максимально допустимый средний ток в открытом состоянии.
• ITRMS	- Действующий прямой ток.
• ITSM	- Ударный ток в открытом состоянии.
• VTM	- Импульсное напряжение в открытом состоянии.
• ITM	- Импульсный ток в открытом состоянии.
• VТ(TO)	- Пороговое напряжение тиристора.
• rT	- Динамическое сопротивление.
• (diТ/dt)crit	- Критическая скорость нарастания тока в открытом состоянии.
• tgt	- Время включения.
• tq	- Время выключения.
• (dvD/dt)crit	- Критическая скорость нарастания напряжения в закрытом состоянии.
• VGT	- Отпирающее постоянное напряжение управления.
• IGT	- Отпирающий постоянный ток управления.
• Tjmax	- Максимальная температура перехода.
