Вилки кабельные радиочастотные СР-50, СР-75 с резьбовым соединением

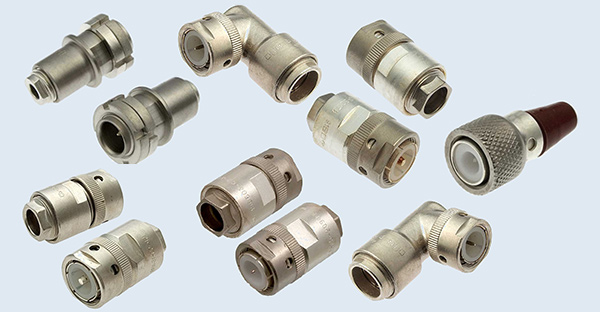

Рис 1. Внешний вид вилок кабельных радиочастотных типа СР-50, СР-75.

Вилки кабельные радиочастотные коаксиальные с резьбовым соединением предназначены для эксплуатации в электрических цепях радиочастотных трактов волновым сопротивлением 50 или 75 Ом.
Выпускаются в двух конструктивных исполнениях:
   ● вилка прямая;
   ● вилка угловая.
Применяются для соединения и разъединения электрических цепей радиочастотных трактов (кабелей, узлов и блоков) в аппаратуре общего и специального назначения.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Радиочастотные коаксиальные  соединители устойчивы к воздействию спецфакторов.
Вилки кабельные радиочастотные изготавливают во всеклиматическом исполнении (В) по ГОСТ В 20.39.404-81.

Технические характеристики:

   ● Рабочее напряжение в нормальных условиях, не более В: ...... 1000;
   ● Сопротивление контактов штырь - гнездо и корпус - корпус, Ом: ...... 0,01;
   ● Диапазоны рабочих температур:
               - соединители с фторопластовой изоляцией, °С: ...... от -60 до +155;
               - соединители с полиэтиленовой изоляцией, °С: ...... от -60 до +85;
   ● Повышенная относительная влажность воздуха при 35°С: ...... 98%.

Расшифровка маркировки:

СР-50-108ФМВ
СР - соединитель радиочастотный;
50 или 75 - величина волнового сопротивления, Ом;
108 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
М - модернизированный вариант соединителя;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.

Основные технические характеристики вилок кабельных радиочастотных с резьбовым соединением:

Наименование изделия	Технические условия	Частота, МГц	Вес, г	Марка присоединяемого кабеля	Вид
ОС СР-50-130ПВ	ВР0.364.007ТУ	0-3000	62	РК-50-4-11	вилка прямая
ОС СР-50-130ФВ	ВР0.364.007ТУ	0-10000	62	РК-50-4-21	вилка прямая
ОС СР-50-135ФВ	ВР0.364.007ТУ	0-10000	40	РК-50-2-21, РК-50-2-22	вилка прямая
ОС СР-50-161ПВ	ВР0.364.007ТУ	0-3000	90	РК-50-7-11, РК-50-7-15	вилка угловая
ОС СР-50-164ПВ	ВР0.364.007ТУ	0-3000	62	РК-50-7-11, РК-50-7-15	вилка прямая
ОС СР-50-186ПВ	ВР0.364.007ТУ	0-3000	90	РК6	вилка угловая
ОС СР-50-301ПВ	ВР0.364.007ТУ	0-3000	62	РК-150-7-31, РК-150-7-11	вилка прямая
ОС СР-50-308ПВ	ВР0.364.007ТУ	0-3000	90	РК-150-7-31, РК-150-7-11	вилка угловая
ОС СР-50-724ФВ	ВР0.364.049ТУ	0-18000	7.4	РК-50-2-11, РК-50-2-16, РК-50-2-21, РК-50-2-22	вилка прямая
ОС СР-50-757ФВ	ВР0.364.007ТУ	0-10000	42	РК-50-7-47К	вилка прямая
ОС СР-50-811ФВ	ВР0.364.007ТУ	0-10000	62	РК-50-7-22	вилка прямая
ОС СР-50-813ФВ	ВР0.364.007ТУ	0-3000	90	РК-50-7-22	вилка угловая
ОС СР-50-831ПВ	ВР0.364.007ТУ	0-3000	62	РК-50-4-11	вилка прямая
ОС СР-75-154ПВ	ВР0.364.007ТУ	0-3000	62	РК-75-4-11, РК-75-4-12, РК-75-4-13, РК-75-4-15, РК-75-4-16	вилка прямая
ОС СР-75-154ФВ	ВР0.364.007ТУ	0-10000	62	РК-75-4-21, РК-75-4-22	вилка прямая
ОС СР-75-158ПВ	ВР0.364.007ТУ	0-3000	90	РК-75-4-11, РК-75-4-12, РК-75-4-13, РК-75-4-15, РК-75-4-16	вилка угловая
ОС СР-75-158ФВ	ВР0.364.007ТУ	0-3000	90	РК-75-4-21, РК-75-4-22	вилка угловая
ОС СР-75-160ПВ	ВР0.364.007ТУ	0-3000	90	РК3, РК-75-9-13	вилка угловая
ОС СР-75-167ПВ	ВР0.364.007ТУ	0-3000	62	РК3, РК-75-9-13	вилка прямая
ОС СР-75-209ФВ	ВР0.364.019ТУ	0-4000	65	РК-75-7-21, РК-75-7-22	вилка прямая
ОС СР-75-210ФВ	ВР0.364.019ТУ	0-4000	90	РК-75-7-21, РК-75-7-22	вилка угловая
СР-50-108ФВ	ОЮ0.364.032ТУ	0-3000	2.5	РК-50-1-11, РК-50-1-21, РК-50-1-12, РК-50-1-23	вилка прямая
СР-50-108ФМВ	ОЮ0.364.032ТУ	0-3000	2.5	РК-50-1-11, РК-50-1-21, РК-50-1-12, РК-50-1-23	вилка прямая
СР-50-109ФВ	ОЮ0.364.032ТУ	0-3000	3.5	РК-50-1.5-11, РК-50-1.5-21, РК-50-1.5-12, РК-50-1.5-23	вилка прямая
СР-50-110ФВ	ОЮ0.364.032ТУ	0-3000	3.5	РК-50-2-12, РК-50-2-22, РК-ОГ-1, РК-ОГ-Т, РК-50-2-16, РК-50-2-26	вилка прямая
СР-50-111ФВ	ОЮ0.364.032ТУ	0-3000	4.2	РК-50-2-11, РК-50-2-13, РК-50-2-21, РК-50-2-16, РК-50-2-26	вилка прямая
СР-50-111ФМВ	ОЮ0.364.032ТУ	0-3000	4.2	РК-50-2-11, РК-50-2-13, РК-50-2-21, РК-50-2-16, РК-50-2-26	вилка прямая
СР-50-130ПВ	ВР0.364.007ТУ	0-3000	62	РК-50-4-11	вилка прямая
СР-50-130ФВ	ВР0.364.007ТУ	0-10000	62	РК-50-4-21	вилка прямая
СР-50-135ПВ	ВР0.364.007ТУ	0-3000	40	РК-50-2-11, РК-50-2-16	вилка прямая
СР-50-135ФВ	ВР0.364.007ТУ	0-10000	40	РК-50-2-21, РК-50-2-22	вилка прямая
СР-50-13ФВ	ВР0.364.039ТУ	0-10000	36.8	РК-50-7-47	вилка прямая
СР-50-161ПВ	ВР0.364.007ТУ	0-3000	90	РК-50-7-11, РК-50-7-15	вилка угловая
СР-50-161ФВ	ВР0.364.007ТУ	0-3000	90	РК-50-7-21, РК-50-7-22	вилка угловая
СР-50-164ПВ	ВР0.364.007ТУ	0-3000	62	РК-50-7-11, РК-50-7-15	вилка прямая
СР-50-164ФВ	ВР0.364.007ТУ	0-10000	62	РК-50-7-21, РК-50-7-22	вилка прямая
СР-50-171ПВ	ВР0.364.007ТУ	0-3000	62	РК6	вилка прямая
СР-50-17ФВ	ВР0.364.039ТУ	0-10000	34	РК-50-7-47	вилка прямая
СР-50-184ФВ	ВР0.364.007ТУ	0-10000	120	РК-50-9-23, РК-50-9-23С	вилка прямая
СР-50-185ФВ	ВР0.364.007ТУ	0-3000	130	РК-50-9-23, РК-50-9-23С	вилка угловая
СР-50-186ПВ	ВР0.364.007ТУ	0-3000	90	РК6	вилка угловая
СР-50-21ФВ	ВР0.364.039ТУ	0-10000	74	РК-50-13-61	вилка прямая
СР-50-23ФВ	ВР0.364.039ТУ	0-10000	92	РК-50-7-59С	вилка прямая
СР-50-26ФВ	ВР0.364.049ТУ	0-18000	2.8	РК-50-2-25, РК-50-2-28, РК-50-2-29, РК-50-2-28С	вилка прямая
СР-50-27ФВ	ВР0.364.049ТУ	0-18000	5.5	РК-50-3-28С, РК-50-3-29С	вилка прямая
СР-50-301ПВ	ВР0.364.007ТУ	0-3000	62	РК-150-7-31, РК-150-7-11	вилка прямая
СР-50-308ПВ	ВР0.364.007ТУ	0-3000	90	РК-150-7-31, РК-150-7-11	вилка угловая
СР-50-357ФВ	ВР0.364.007ТУ	0-10000	62	РК-50-11-11, РК-50-11-21	вилка прямая
СР-50-358ФВ	ВР0.364.007ТУ	0-10000	62	РК-50-11-14	вилка прямая
СР-50-361ФВ	ВР0.364.007ТУ	0-3000	90	РК-50-11-11, РК-50-11-21	вилка угловая
СР-50-362ФВ	ВР0.364.007ТУ	0-10000	90	РК-50-11-24	вилка угловая
СР-50-391ФВ	ВР0.364.007ТУ	0-10000	36	РК-50-3-11	вилка прямая
СР-50-424ФВ	ВР0.364.039ТУ	0-10000	44	РК-50-2-11, РК-50-2-16, РК-50-2-21, РК-50-2-22	вилка прямая
СР-50-426ФВ	ВР0.364.039ТУ	0-10000	43	РК-50-3-11	вилка прямая
СР-50-428ФВ	ВР0.364.039ТУ	0-10000	43	РК-50-3-21	вилка прямая
СР-50-430ФВ	ВР0.364.039ТУ	0-10000	60	РК-50-4-11	вилка прямая
СР-50-432ФВ	ВР0.364.039ТУ	0-10000	65	РК-50-4-21	вилка прямая
СР-50-434ФВ	ВР0.364.039ТУ	0-10000	63	РК-50-2-11, РК-50-2-16, РК-50-2-21, РК-50-2-22	вилка угловая
СР-50-435ФВ	ВР0.364.039ТУ	0-10000	62	РК-50-3-11	вилка угловая
СР-50-436ФВ	ВР0.364.039ТУ	0-10000	62	РК-50-3-21	вилка угловая
СР-50-437ФВ	ВР0.364.039ТУ	0-10000	82	РК-50-4-11	вилка угловая
СР-50-438ФВ	ВР0.364.039ТУ	0-10000	88	РК-50-4-21	вилка угловая
СР-50-447ФВ	ВР0.364.039ТУ	0-10000	57	РК-50-7-21, РК-50-7-22	вилка прямая
СР-50-449ФВ	ВР0.364.039ТУ	0-10000	56	РК-50-7-11	вилка прямая
СР-50-450ФВ	ВР0.364.039ТУ	0-10000	76	РК-50-7-11	вилка угловая
СР-50-451ФВ	ВР0.364.039ТУ	0-10000	77	РК-50-7-21, РК-50-7-22	вилка угловая
СР-50-457ФВ	ВР0.364.043ТУ	0-3000	850	РК-50-7-51C	вилка прямая
СР-50-470ФВ	ВР0.364.039ТУ	0-10000	92	РК-50-7-58С, РК-50-7-59С	вилка прямая
СР-50-471ФВ	ВР0.364.039ТУ	0-10000	101	РК-50-7-58С, РК-50-7-59С	вилка угловая
СР-50-722ФВ	ВР0.364.049ТУ	0-18000	15.5	РК-50-3-11	вилка прямая
СР-50-724ФВ	ВР0.364.049ТУ	0-18000	7.4	РК-50-2-11, РК-50-2-16, РК-50-2-21, РК-50-2-22	вилка прямая
СР-50-726ФВ	ВР0.364.049ТУ	0-18000	2.8	РК-50-2-25, РК-50-2-28, РК-50-2-29	вилка прямая
СР-50-729ФВ	ВР0.364.039ТУ	0-10000	72	РК-50-7-29	вилка прямая
СР-50-748ФВ	ВР0.364.049ТУ	0-18000	11	РК-50-3.7-31С	вилка прямая
СР-50-757ФВ	ВР0.364.007ТУ	0-10000	42	РК-50-7-47К	вилка прямая
СР-50-758ФВ	ВР0.364.039ТУ	0-10000	44	РК-50-2-25, РК-50-2-28, РК-50-2-29	вилка прямая
СР-50-776ФВ	бР0.364.069ТУ	0-3000	3	РК-50-1.5-22	вилка прямая
СР-50-780ФВ	ВР0.364.039ТУ	0-10000	43	РК-50-7-31С	вилка прямая
СР-50-782ФВ	ВР0.364.039ТУ	0-10000	33	РК-50-4-32С	вилка прямая
СР-50-784ФВ	ВР0.364.039ТУ	0-10000	33	РК-50-4-31С	вилка прямая
СР-50-786ФВ	ВР0.364.039ТУ	0-10000	34	РК-50-3.7-31С	вилка прямая
СР-50-788ФВ	ВР0.364.039ТУ	0-10000	57	РК-50-7-31С	вилка угловая
СР-50-789ФВ	ВР0.364.039ТУ	0-10000	49	РК-50-3.7-31С	вилка угловая
СР-50-790ФВ	ВР0.364.039ТУ	0-10000	48	РК-50-4-31С	вилка угловая
СР-50-803ФВ	ВР0.364.039ТУ	0-10000	45	РК-50-7-417C	вилка прямая
СР-50-805ФВ	ВР0.364.049ТУ	0-18000	4.6	РК-50-1.5-12, РК-50-1.5-21, РК-50-1.5-23	вилка прямая
СР-50-807ФВ	ВР0.364.049ТУ	0-18000	4.6	РК-50-1.5-22, РК-50-1.5-2Т, РК-50-1.5-2С, РК-50-1.5-27	вилка прямая
СР-50-811ФВ	ВР0.364.007ТУ	0-10000	62	РК-50-7-22	вилка прямая
СР-50-813ФВ	ВР0.364.007ТУ	0-3000	90	РК-50-7-22	вилка угловая
СР-50-824ФВ	ВР0.364.039ТУ	0-10000	58	РК-50-4-11	вилка прямая
СР-50-826ФВ	ВР0.364.039ТУ	0-10000	76	РК-50-4-11	угловая
СР-50-828ФВ	ВР0.364.039ТУ	0-10000	55	РК-50-7-22	вилка прямая
СР-50-829ФВ	ВР0.364.039ТУ	0-10000	75	РК-50-7-22	вилка угловая
СР-50-831ПВ	ВР0.364.007ТУ	0-3000	62	РК-50-4-11	вилка прямая
СР-50-834ФВ	ВР0.364.007ТУ	0-10000	125	РК-50-9-44	вилка прямая
СР-50-835ФВ	ВР0.364.007ТУ	0-3000	135	РК-50-9-44	вилка угловая
СР-50-873ФВ	ВР0.364.049ТУ	0-18000	6.5	РК-50-2-21	вилка угловая
СР-50-874ФВ	ВР0.364.039ТУ	0-10000	57	РК-50-7-417С	вилка угловая
СР-50-875ФВ	ВР0.364.049ТУ	0-18000	4.2	РК-50-2-25, РК-50-2-28, РК-50-2-29	вилка угловая
СР-75-107ФВ	ОЮ0.364.032ТУ	0-3000	4.5	РК-75-1-11, РК-75-1-12, РК-75-1-21, РК-75-1-22	вилка прямая
СР-75-108ФВ	ОЮ0.364.032ТУ	0-3000	4.3	РК-75-1.5-11, РК-75-1.5-12, РК-75-1.5-21, РК-75-1.5-22	вилка прямая
СР-75-109ФВ	ОЮ0.364.032ТУ	0-3000	4.5	РК-75-2-11, РК-75-2-12, РК-75-2-22, РК-75-2-13	вилка прямая
СР-75-109ФМВ	ОЮ0.364.032ТУ	0-3000	4.5	РК-75-2-11, РК-75-2-12, РК-75-2-22, РК-75-2-13	вилка прямая
СР-75-154ПВ	ВР0.364.007ТУ	0-3000	62	РК-75-4-11, РК-75-4-12, РК-75-4-13, РК-75-4-15, РК-75-4-16	вилка прямая
СР-75-154ФВ	ВР0.364.007ТУ	0-10000	62	РК-75-4-21, РК-75-4-22	вилка прямая
СР-75-158ПВ	ВР0.364.007ТУ	0-3000	90	РК-75-4-11, РК-75-4-12, РК-75-4-13, РК-75-4-15, РК-75-4-16	вилка угловая
СР-75-158ФВ	ВР0.364.007ТУ	0-3000	90	РК-75-4-21, РК-75-4-22	вилка угловая
СР-75-160ПВ	ВР0.364.007ТУ	0-3000	90	РК3 РК-75-9-13	вилка угловая
СР-75-167ПВ	ВР0.364.007ТУ	0-3000	62	РК3 РК-75-9-13	вилка прямая
СР-75-195ФВ	ВР0.364.029ТУ	0-5000	690	РК-75-13-11	вилка прямая
СР-75-197ФВ	ВР0.364.029ТУ	0-5000	690	РК-75-13-12, РК-75-13-32	вилка прямая
СР-75-199ФВ	ВР0.364.029ТУ	0-5000	690	РК-75-13-11, РК-75-17-11	вилка прямая
СР-75-201ФВ	ВР0.364.029ТУ	0-5000	690	РК-75-17-12	вилка прямая
СР-75-209ФВ	ВР0.364.019ТУ	0-4000	65	РК-75-4-21, РК-75-4-22	вилка прямая
СР-75-210ФВ	ВР0.364.019ТУ	0-4000	90	РК-75-4-21, РК-75-4-22	вилка угловая
СР-75-213ФВ	ВР0.364.007ТУ	0-10000	62	РК-75-4-19	вилка прямая
СР-75-297ФВ	ВР0.364.007ТУ	0-10000	62	РК-75-9-15	вилка прямая
СР-75-298ФВ	ВР0.364.007ТУ	0-3000	90	РК-75-9-15	вилка угловая
СР-75-371ФВ	ВР0.364.029ТУ	0-5000	860	РК-75-24-32	вилка прямая
СР-75-369ФВ	ВР0.364.029ТУ	0-5000	840	РК-75-9-13	вилка прямая
