1467СА2Р

1467СА2Р
Микросхема 1467СА2Р представляет собой четыре компаратора в одном корпусе с общим питанием.
Используется в радиоаппаратуре и электронной технике и предназначены для создания радиоэлектронных устройств специального назначения.

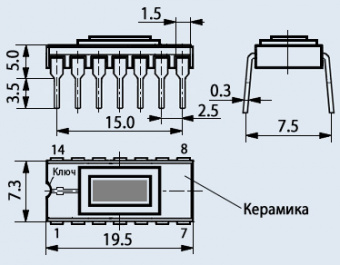

Выпускаются в 14-выводном прямоугольном металлокерамическом корпусе с выводами для монтажа на печатную плату через отверстия.
Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.
Корпус типа 201.14-10, 2102.14-10.
Категория качества: «ВП», «ОСМ».
Технические условия:
  - приёмка «5» - АЕЯР.431000.257-01ТУ;
  - приёмка «7» - АЕЯР.431000.257-01ТУ, РД В 22.02.218.
Прототип: микросхема LM139, фирмы Motorola, США.

Основные технические и эксплуатационные характеристики микросхемы 1467СА2Р:
● Диапазон напряжения питания: от 5 до 30 В при однополярном питании и от ± 2.5 до ± 15 В при двухполярном питании;
● Допустимое значение статического потенциала, не менее: 200 В;
● Диапазон рабочих температур среды от: минус 60 до плюс 125 °С;
● Защита выходов от короткого замыкания.

Расшифровка условного обозначения интегральной микросхемы специального назначения:
1467СА2Р
● отсутствие буквы обозначает категорию качества «ВП», наличие букв «ОСД», «ОСМ», «ОС» указывает на соответствующую категорию качества микросхемы;
1 - цифра, указывает группу микросхемы по технологическому исполнению, где 1 - полупроводниковая микросхема;
467 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии;
СА - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где CА - компараторы напряжения;
2 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку;
Р - буква указывает на тип корпуса в соответствии с ГОСТ 17467-88, где Р - корпус 2-го типа.
