3ППМ

3ППМ
Переключатель 3ППМ перекидной трёхполюсный малогабаритный без фиксации ручки управления.
Предназначен для коммутации электрических цепей постоянного тока и переменного токов при напряжении не более 200 В и силе тока до 5 А.
Используется для работы в качестве переключателей в закрытых стационарных и передвижных установках и являются аппаратами общего применения.

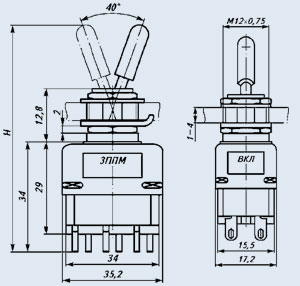

Переключатели 3ППМ крепятся в отверстии на панели путём фиксации с помощью резьбового соединения.
Изделия с индексом «С» (стопор) выполнены с фиксированными положениями ручки, чем предупреждается случайное включение или выключение цепей.
Изготавливаются для внутреннего монтажа в общеклиматическом исполнении «О» по ГОСТ 15150-69.
Гарантийный срок хранения выключателей 3ППМ - 10 лет со дня приёмки представителем заказчика.
Технические условия: 8Ю3.602.156ТУ.

Расшифровка условного обозначения:
3ППМ
3 - число полюсов: 1 (в обозначении не указывается), 2, 3;
ППМ - перекидной переключатель малогабаритный;
С - наличие стопора.

Основные технические и эксплуатационные характеристики:
• Параметры цепи переменного тока:
   - Номинальный ток, А при активной нагрузке ...... 5;
   - Напряжение, В/частота, Гц ...... 200/320-1050;
   - Номинальный ток, А при индуктивной нагрузке ...... 3;
• Параметры цепи постоянного тока:
   - Напряжение, В ...... 27;
   - Номинальный ток, А:
     - при активной нагрузке ...... 3;
     - при индуктивной нагрузке ...... 5;
• Падение напряжения на выводах, мВ, не более ......  260;
• Относительная влажность окружающей среды при t°C до +40°, % ...... до 100;
• Рабочая температура окружающей среды, °С ...... -60 +60;
• Общий гарантийный срок, лет ...... 10;
• Масса, г, не более:
   - ППМ, ППМ-С ...... 30/35;
   - 2ППМ, 2ППМ-С ...... 40/45;
   - 3ППМ, 3ППМ-С ...... 50/55.
