Реле РЭК88 КСИШ.647115.001-04 электромагнитное слаботочное низкочастотное, герметичные реле.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 1100 Гц.
Реле РЭК88 выпускаются со штыревыми выводами для печатного или навесного монтажа с одной или двумя контактными группами на переключение.
Используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.

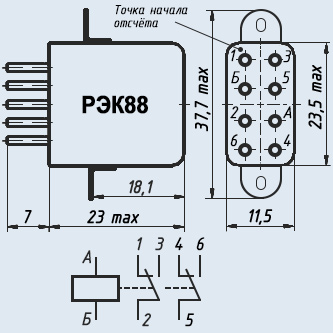

Изготавливаются в двух конструктивных исполнениях:
   - РЭК88 - исполнения КСИШ.647115.001-01;-03;-05;-07;-09;-11 - без угольников;
   - РЭК88 - исполнения КСИШ.647115.001-02;-04;-06;-08;-10;-12 - с угольниками;
Реле РЭК88 коммутирует токи не более 1 А при напряжении до 220 В в зависимости от режима коммутации.
Рабочее номинальное напряжение, В - 27.
Сопротивление обмотки, Ом - 4000.
Тип корпуса - металлический, герметичный.
Вид климатического исполнения реле РЭК88 - «УХЛ», «В»  по ГОСТ 15150-69.
Реле РЭК88 является аналогом реле РЭС54.

Категория качества: «ОТК», «ВП».
Технические условия:
   - для реле с приёмкой «1» КСИШ.647115.001ТУ;
   - для реле с приёмкой «5» КСИШ.647115.001ТУ.

Минимальный срок службы и срок сохраняемости реле РЭК88 при хранении:
  - в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
  - в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
  - под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 3 года;
  - на открытой площадке, вмонтированных в аппаратуру - 3 года.

Расшифровка условного обозначения:
РЭК88 КСИШ.647115.001-04
РЭК - реле электромагнитное слаботочное низкочастотное;
88 - порядковый номер разработки;
В - климатическое исполнение: В - всеклиматическо), УХЛ - не указывается;
КСИШ.647115.001-04 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей.
