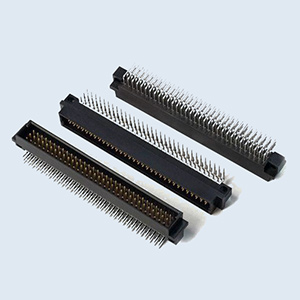

Соединители СНП306-96РП21-34-1-В электрические низкочастотные прямоугольные ручного сочленения для печатного и объёмного монтажа.
Предназначены для соединения электрических цепей постоянного, переменного и импульсного токов.
Применяются в электронно-вычислительной аппаратуре и других изделиях электронной техники специального и общепромышленного назначения.
Вилки выпускаются для печатного монтажа, а розетки для печатного монтажа и для объёмного монтажа методом накрутки и пайки.
Соединители выпускаются на изоляторах четырёх типоразмеров:
  - двухрядные с шагом 2,5 мм;
  - двухрядные с шагом 2,54 мм;
  - трёхрядные с шагом 2,5 мм;
  - трёхрядные с шагом 2,54 мм.
Возможна поставка соединителей по карте заказа - количество контактов и их расположение в изоляторе задаются потребителем.
Вилка и розетка предназначены для соединения печатных плат с кабелем и печатных плат между собой.
Покрытие рабочей части контактов: золото, серебро, олово-висмут.
Климатическое исполнение по ГОСТ 15150-69: «УХЛ», «В».
Аналог серии DIN41612 (СНП58, СНП59, СНО63, СНО64).
Категория качества: «ОТК», «ВП».
Технические условия:
  - приёмка «1» РЮМК.430420.002ТУ;
  - приёмка «5» РЮМК.430420.007ТУ.

Гарантийный срок хранения соединителей СНП306-96РП21-34-1-В - 20 лет со дня изготовления.
Гамма-процентная минимальная наработка до отказа:
   - покрытие золото - 20000 ч.;
   - покрытие серебро -15000 ч.;
   - покрытие олово-висмут - 10000 ч.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНП306-96РП21-34-1-В
СНП - Тип соединителя: ручного сочленения (расчленения) низкочастотный, прямоугольный;
306 - Порядковый номер разработки;
96 - Количество контактов:
     - двухрядные - 16,32,40,48,64;
     - трёхрядные - 16,32,48,64,96;
Р - Тип контакта:
     - В - штыревой контакт (вилка),
     - Р - гнездовой контакт (розетка);
П - Способ монтажа:
     - П - пайка,
     - В - накрутка;
2 - Конструктивное исполнение:
     - 1 - хвостовик для объёмного монтажа пайкой или под модифицированную накрутку;
     - 2 - хвостовик для прямого монтажа в отверстие печатной платы;
     - 3 - хвостовик для углового монтажа в отверстие печатной платы;
1 - Покрытие контактов:
     - 1 - золото,
     - 2 - серебро,
     - 3 - олово-висмут;
3 - Типономинал:
     - 2 - двухрядный соединитель,
     - 3 - трёхрядный соединитель;
4 - Расстояние между контактами:
     - 3 - 2,5 мм,
     - 4 - 2,54 мм;
1 - Исполнение по конструкции:
     - 1 - аналог серии DIN41612 по присоединительным размерам,
     - 2 - аналог серии DIN41612 по присоединительным размерам - изолятор с отверстиями под ключи фиксаторы;
     - 3 - соединитель (вилка) - аналог серии DIN 41612 на 96 контактов, у которых 2 крайних контакта на ряде «А» длиннее остальных на 0,8 мм;
В - Всеклиматическое исполнение.
