Т293-2500 тиристоры силовые низкочастотные таблеточного исполнения

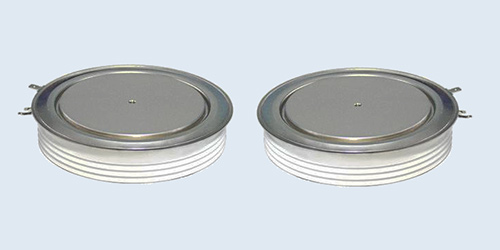

Рис 1. Внешний вид тиристоров Т293-2500

Т293-2500 тиристоры низкочастотные таблеточного исполнения для работы в преобразовательных устройствах, в цепях постоянного и переменного тока различных силовых установок.
Выпускаются в металлокерамическом корпусе для двухстороннего охлаждения.
Обозначение типономинала приводится на корпусе.
Тип корпуса: PT94.
Рекомендуемый охладитель: О193, ОМ109, ОМ209.
Климатическое исполнение по ГОСТ15150: УХЛ2.
Технические условия: ТУ16-2006 ИЕАЛ.432745.004ТУ.
Габаритные размеры:
      ● диаметр - 145 мм;
      ● высота - 35 мм.
Масса тиристора не более 3000 г.

Рис.2 Габаритные и установочные размеры тиристоров Т293-2500

Основные особенности:

      ● Внутреннее усиление сигнала управления.
      ● Разветвленный управляющий электрод.
      ● Минимальные потери в открытом состоянии.
      ● Малый разброс QRR и VTM для последовательного и параллельного соединений.

Области применения:

      ● Преобразователи для HVDC.
      ● Компенсаторы реактивной мощности SVC.
      ● Промышленный AC и DC привод.
      ● Тяговый электропривод для транспорта.
      ● Индукционный нагрев и плавка металлов.
      ● Добыча и транспортировка нефти и газа.
      ● Сварка.
      ● Гальваника.
      ● Осветительное оборудование.

Маркировка тиристоров Т293-2500-52:

T	2	9	3	-	2500	-	52
1	2	3	4		5		6

1.      Т - тиристор низкочастотный;
2.      2 - порядковый номер конструкции;
3.      9 - условное обозначение максимального диаметра корпуса по ГОСТ 20859.1-89;
4.      3 - условное обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
5.      2500 - максимально допустимый средний ток в открытом состоянии, А;
6.      52 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт по ГОСТ 20856.1.

Технические характеристики низкочастотных тиристоров Т293-2500:

Наименование тиристора	Значения электрических и временных параметров низкочастотных тиристоров
	IT(AV)	UDRM/URRM	ITSM	rT	(duD/dt)crit	(diT/dt)crit	UTM	UT(TO)	tq	Rthjc	Tj
	А	В	кА	МОм	В/мкс	А/мкс	В	В	мкс	°С/Вт	°C
Т293-2500-44	2500	4400	60,0	1,07	500…1600	200	2,3	1,07	630	0,0061	+125
Т293-2500-45	2500	4500	60,0	1,07	500…1600	200	2,3	1,07	630	0,0061	+125
Т293-2500-46	2500	4600	60,0	1,07	500…1600	200	2,3	1,07	630	0,0061	+125
Т293-2500-47	2500	4700	60,0	1,07	500…1600	200	2,3	1,07	630	0,0061	+125
Т293-2500-48	2500	4800	60,0	1,07	500…1600	200	2,3	1,07	630	0,0061	+125
Т293-2500-49	2500	4900	60,0	1,07	500…1600	200	2,3	1,07	630	0,0061	+125
Т293-2500-50	2500	5000	60,0	1,07	500…1600	200	2,3	1,07	630	0,0061	+125
Т293-2500-51	2500	5100	60,0	1,07	500…1600	200	2,3	1,07	630	0,0061	+125
Т293-2500-52	2500	5200	60,0	1,07	500…1600	200	2,3	1,07	630	0,0061	+125

Условные обозначения электрических параметров низкочастотных тиристоров:
      ● I_T(AV) - Максимально допустимый средний ток в открытом состоянии.
      ● U_DRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
      ● U_RRM - Максимальное повторяющееся импульсное обратное напряжение.
      ● I_TSM - Ударный ток в открытом состоянии.
      ● r_T - Динамическое сопротивление тиристора.
      ● (dV_D/dt)_crit - Критическая скорость нарастания напряжения в закрытом состоянии.
      ● (di_T/dt)_crit - Критическая скорость нарастания тока в открытом состоянии.
      ● U_TM - Импульсное напряжение в открытом состоянии.
      ● U_T(TO) - Пороговое напряжение тиристора.
      ● t_q - Время выключения.
      ● R_thjc - Тепловое сопротивление переход-корпус тиристора.
      ● T_j - Температура перехода тиристора.
