Вставки плавкие для защиты электрооборудования от перегрузок
2 ноября 2025
Вставки плавкие для защиты электрооборудования от перегрузок и коротких замыканий, технические характеристики, электрические параметры, габаритные и установочные размеры.
Вставки плавкие цилиндрические в керамическом или стеклянном исполнении предназначены для защиты электрических сетей от перегрузок и токов короткого замыкания.
Обеспечивают защиту цепей постоянного и переменного тока частотой до 2000 Гц с напряжением до 250 В и на токи до 10 А.
Предназначены для установки в специальные держатели или в аппаратуру, имеющие такие держатели.
Используется для работы в различном радиоэлектронном оборудовании общего или специального назначения.
Представляют собой стеклянную или керамическую трубку, внутри которой располагается тонкая нить из легкоплавкого металла, которая соединяет между собой цилиндрические металлические колпачки на концах трубки.
Вставки плавкие обеспечивают одноразовую защиту, размыкая цепь при превышении допустимого тока, что предотвращает повреждение оборудования и снижает риск возгорания.
Основные преимущества вставок плавких:
● простота конструкции;● безопасность использования;
● широкий диапазон номинальных токов и напряжений;
● высокое быстродействие и отключающая способность;
● высокая надёжность и долговечность;
● широкий температурный диапазон;
● длительный срок службы;
● компактные размеры;
● низкая стоимость;
● лёгкость монтажа и замены.
Расшифровка маркировки вставки плавкой:
ВПБ6-1В, где:● ВП - вставка плавкая;
- Б - быстродействующая;
- Н - ножевая;
- К - коническая;
- Ц - цилиндрическая;
- Т - замедленное время срабатывания;
● 6 - порядковый номер разработки;
● 1 - типоразмер;
● В - всеклиматическое исполнение.

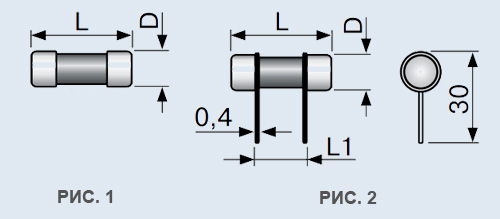

Установочные и габаритные размеры вставок плавких
Основные технические характеристики и электрические параметры вставок плавких:
|
Тип вставки плавкой |
Рабочий ток | Рабочее напряжение |
Диапазон рабочих температур |
Материал | Габаритные размеры, мм | Рис | ||
|---|---|---|---|---|---|---|---|---|
| А | В | °С | D | L | L1 | |||
| ВП1-1 | 0,25 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1 | 0,5 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1 | 1,0 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1 | 2,0 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1 | 3,0 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1 | 3,15 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1 | 4,0 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1 | 5,0 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1В | 0,25 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1В | 0,5 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1В | 1,0 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1В | 2,0 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1В | 3,0 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1В | 3,15 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1В | 4,0 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-1В | 5,0 | 250 | -60…+100 | керамика | 4 | 15 | - | 1 |
| ВП1-2 | 0,25 | 250 | -60…+100 | керамика | 4 | 15 | 8,3 | 2 |
| ВП1-2 | 0,5 | 250 | -60…+100 | керамика | 4 | 15 | 8,3 | 2 |
| ВП1-2 | 1,0 | 250 | -60…+100 | керамика | 4 | 15 | 8,3 | 2 |
| ВП1-2 | 2,0 | 250 | -60…+100 | керамика | 4 | 15 | 8,3 | 2 |
| ВП1-2 | 3,0 | 250 | -60…+100 | керамика | 4 | 15 | 8,3 | 2 |
| ВП1-2 | 3,15 | 250 | -60…+100 | керамика | 4 | 15 | 8,3 | 2 |
| ВП1-2 | 4,0 | 250 | -60…+100 | керамика | 4 | 15 | 8,3 | 2 |
| ВП1-2 | 5,0 | 250 | -60…+100 | керамика | 4 | 15 | 8,3 | 2 |
| ВП2Т-1Ш | 0,16 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Т-1Ш | 0,2 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Т-1Ш | 0,25 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Т-1Ш | 0,315 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Т-1Ш | 0,4 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Т-1Ш | 0,5 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Т-1Ш | 0,63 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Т-1Ш | 0,8 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Т-1Ш | 1,0 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Т-1Ш | 1,25 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Т-1Ш | 1,6 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Т-1Ш | 2,0 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Т-1Ш | 2,5 | 250 | -60…+85 | керамика | 5,2 | 20 | 10 | 1 |
| ВП3Т-1Ш | 0,25 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-1Ш | 0,315 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-1Ш | 0,4 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-1Ш | 0,5 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-1Ш | 0,63 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-1Ш | 0,8 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-1Ш | 1,0 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-1Ш | 1,25 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-1Ш | 1,6 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-1Ш | 2,0 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-1Ш | 2,5 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-2Ш | 3,15 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-2Ш | 4,0 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-2Ш | 5,0 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-2Ш | 6,3 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-2Ш | 8,0 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Т-2Ш | 10,0 | 250 | -60…+85 | керамика | 7,2 | 30 | 18 | 1 |
| ВП2Б-1В | 0,25 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 0,5 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 0,8 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 1,0 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 1,25 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 1,6 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 2,0 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 2,5 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 3,15 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 4,0 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 5,0 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 6,3 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 8,0 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП2Б-1В | 10,0 | 250 | -60…+100 | керамика | 5,2 | 20 | 10 | 1 |
| ВП3Б-1В | 1,0 | 250 | -60…+100 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Б-1В | 1,25 | 250 | -60…+100 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Б-1В | 1,6 | 250 | -60…+100 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Б-1В | 2,0 | 250 | -60…+100 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Б-1В | 2,5 | 250 | -60…+100 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Б-1В | 3,15 | 250 | -60…+100 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Б-1В | 4,0 | 250 | -60…+100 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Б-1В | 5,0 | 250 | -60…+100 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Б-1В | 6,3 | 250 | -60…+100 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Б-1В | 8,0 | 250 | -60…+100 | керамика | 7,2 | 30 | 18 | 1 |
| ВП3Б-1В | 10,0 | 250 | -60…+100 | керамика | 7,2 | 30 | 18 | 1 |
| ВПБ6-1 | 0,16 | 250 | -60…+85 | стекло | 5,2 | 20 | 10 | 1 |
| ВПБ6-2 | 0,25 | 250 | -60…+85 | стекло | 5,2 | 20 | 10 | 1 |
| ВПБ6-3 | 0,315 | 250 | -60…+85 | стекло | 5,2 | 20 | 10 | 1 |
| ВПБ6-4 | 0,4 | 250 | -60…+85 | стекло | 5,2 | 20 | 10 | 1 |
| ВПБ6-5 | 5,0 | 250 | -60…+85 | стекло | 5,2 | 20 | 10 | 1 |
| ВПБ6-7 | 1,0 | 250 | -60…+85 | стекло | 5,2 | 20 | 10 | 1 |
| ВПБ6-9 | 1,6 | 250 | -60…+85 | стекло | 5,2 | 20 | 10 | 1 |
| ВПБ6-10 | 2,0 | 250 | -60…+85 | стекло | 5,2 | 20 | 10 | 1 |
| ВПБ6-11 | 3,15 | 250 | -60…+85 | стекло | 5,2 | 20 | 10 | 1 |
| ВПБ6-12 | 4,0 | 250 | -60…+85 | стекло | 5,2 | 20 | 10 | 1 |
| ВПБ6-13 | 5,0 | 250 | -60…+85 | стекло | 5,2 | 20 | 10 | 1 |
| ВПБ6-14 | 3,15 | 250 | -60…+85 | стекло | 7,2 | 30 | 18 | 1 |
| ВПБ6-20 | 3,15 | 250 | -60…+85 | стекло | 7,2 | 30 | 18 | 1 |
| ВПБ6-23 | 2,0 | 250 | -60…+85 | стекло | 7,2 | 30 | 18 | 1 |
| ВПБ6-24 | 3,15 | 250 | -60…+85 | стекло | 7,2 | 30 | 18 | 1 |
| ВПБ6-25 | 4,0 | 250 | -60…+85 | стекло | 7,2 | 30 | 18 | 1 |
| ВПБ6-26 | 5,0 | 250 | -60…+85 | стекло | 7,2 | 30 | 18 | 1 |
| ВПБ6-27 | 0,16 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-28 | 0,25 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-29 | 0,315 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-31 | 0,5 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-32 | 0,63 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-33 | 1,0 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-34 | 1,25 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-35 | 1,6 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-36 | 2,0 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-37 | 3,15 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-38 | 4,0 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-39 | 5,0 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-40 | 6,3 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-41 | 8,0 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
| ВПБ6-42 | 10,0 | 600 | -60…+85 | стекло | 8 | 50 | 36 | 1 |
